BCS - SISTEMA DI CONTROLLO DELLA BATTERIA
Perché utilizzare un sistema di controllo della batteria?
La batteria è l'elemento centrale di un sistema di illuminazione di emergenza. Un guasto alla batteria comporta la perdita di tutte le funzioni di sicurezza.
Cinque argomenti essenziali per un sistema di controllo della batteria
L'intervallo della manutenzione annuale obbligatoria e del test di durata della batteria è troppo lungo per individuare tempestivamente un blocco batteria difettoso.
L'affidabilità operativa della batteria può essere verificata in qualsiasi momento.
Un singolo blocco batteria guasto può danneggiare in modo permanente l'intero set di batterie. La sostituzione completa è associata a costi molto elevati.
Maggiore sicurezza grazie alla protezione proattiva.
Minimizzazione dei costi.
Siete sicuri che il vostro sistema di illuminazione di emergenza sia pronto all'uso in caso di emergenza?
L'illuminazione di emergenza deve essere immediatamente pronta in caso di emergenza. In caso di interruzione dell'alimentazione, si deve garantire l'evacuazione sicura di un edificio entro un determinato periodo di tempo.
Ciò richiede non solo l'osservazione continua degli apparecchi di emergenza/sicurezza e della tecnologia di commutazione, ma anche il monitoraggio della batteria come alimentazione di riserva. I sistemi tradizionali monitorano solo la simmetria della batteria.
Questo metodo non è significativo, poiché in questo caso il pacco batterie viene monitorato solo in 2 gruppi con 9 blocchi.

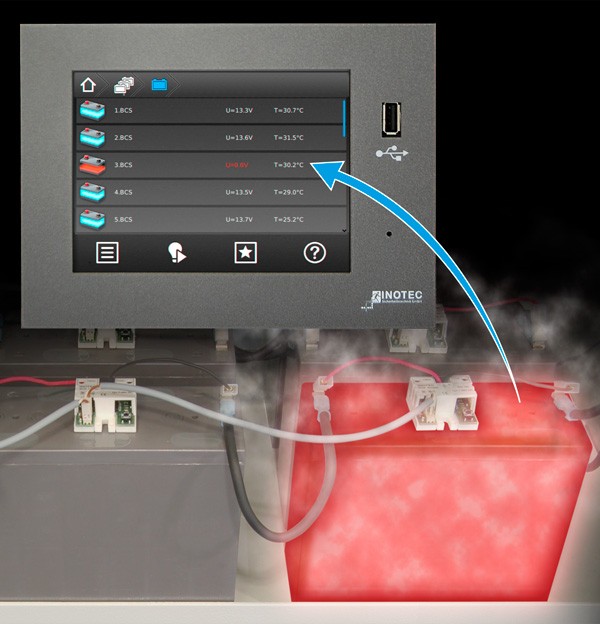

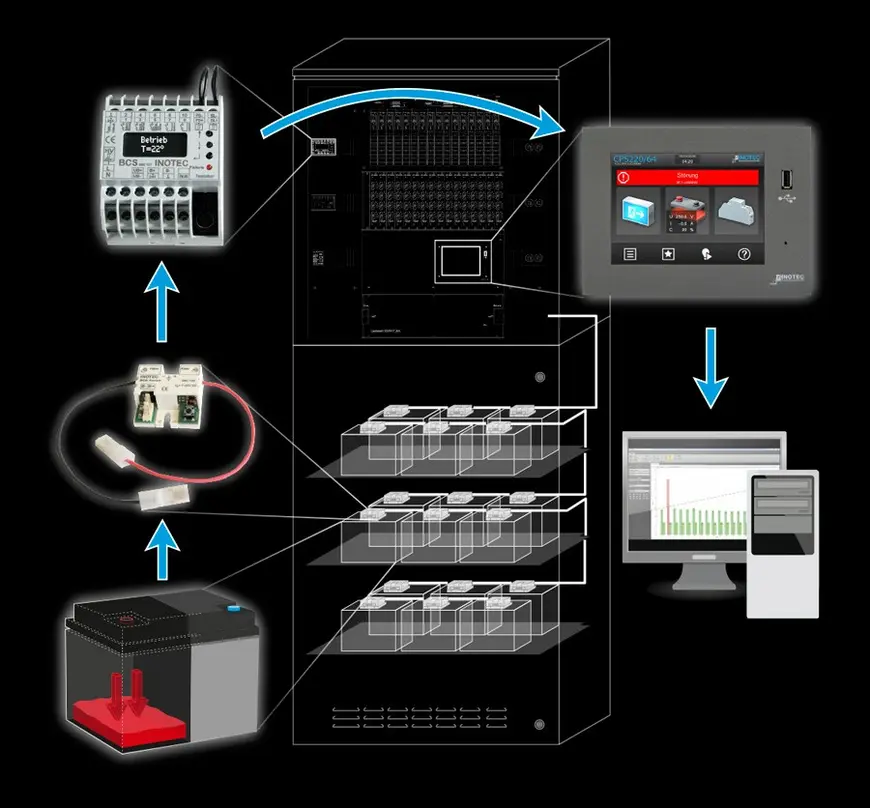

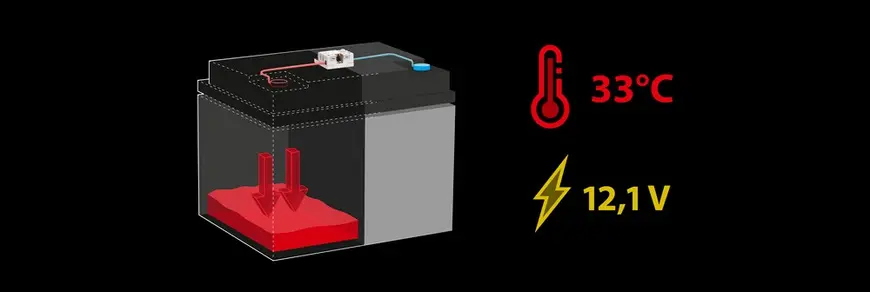

Il sistema BCS di INOTEC monitora e registra ogni singolo blocco di batteria, la sua tensione e la sua temperatura. Tutti i dati relativi ai blocchi batteria possono essere visualizzati comodamente sull'unità di controllo e sul software di monitoraggio di livello superiore.
Il superamento dei limiti crea inizialmente un messaggio di errore che può portare all'arresto in sicurezza del caricabatterie. Grazie all'identificazione e alla sostituzione tempestiva di un singolo blocco batteria difettoso, è possibile prevenire efficacemente il danneggiamento dell'intero set di batterie, prolungandone così la durata.
Si produce sempre la documentazione necessaria per i test della batteria?
Anche se la tensione totale, la corrente di carica e la temperatura ambiente del set di batterie devono essere monitorate in conformità alla norma EN 50171:2001, il rispetto dei valori non è sufficiente per determinare lo stato operativo dell'alimentazione di backup.
Per questo motivo la norma EN 62034:2013 richiede un test annuale di durata per l'intera durata nominale, compresa la misurazione dei singoli blocchi di batterie, per verificare la capacità residua delle batterie. Tuttavia, questo test annuale mostra semplicemente le condizioni dell’intero set di batteria a intervalli di 365 giorni. Non è possibile fornire informazioni sulle condizioni dei singoli blocchi batteria nel frattempo.
La bozza E DIN EN 50171:2013 specifica che la tensione di ogni blocco batteria deve essere misurata e registrata. Se si utilizza un sistema come il BCS INOTEC, questo sistema di monitoraggio deve soddisfare i seguenti requisiti:
- Monitoraggio periodico delle tensioni del blocco batteria (6.11.3.a)
- Messaggi di guasto ad una variazione della tensione del blocco batteria (6.11.3.b)
- Ammesso solo il reset manuale dei messaggi di errore
- Registrazione delle tensioni del blocco batteria durante i test di durata in un intervallo di 5 minuti
- Monitoraggio della temperatura della batteria
Vantaggi del BCS
- Monitoraggio della batteria 24/7 dei singoli blocchi
- Registrazione giornaliera della tensione e della temperatura del singolo blocco
- Diario degli eventi per la batteria
- Arresto di sicurezza del caricabatterie in caso di scostamento dai limiti di sicurezza
- Soddisfa già i requisiti futuri
- Annullamento di un test di durata della batteria in caso di scostamento dai limiti
- Installazione semplice
- Monitoraggio fino a 36 blocchi di batterie
