Sistema a guida di sicurezza GMS
Guida di luce dinamica bassa per una evacuazione rapida
Quando ogni secondo è importante, un orientamento chiaro è fondamentale: il nostro sistema a guida di sicurezza GMS, montato a parete vicino al pavimento, garantisce un'evacuazione rapida e la massima sicurezza anche nelle vie di fuga piene di fumo! In combinazione con un sistema di illuminazione di emergenza CLS o CPS e con la presenza dei contatti di allarme antincendio, il percorso di fuga sicuro viene visualizzato dinamicamente e in diverse direzioni.
Evacuazione efficace e “salva vite” in caso di incendio
In caso di incendio, il tempo a disposizione per evacuare gli edifici è estremamente ridotto: generalmente, ci sono meno di 10 minuti per lasciare l‘edificio una volta rilevato l‘incendio. Per questo motivo l‘autosalvataggio degli utenti è una priorità assoluta nella progettazione degli edifici. Le vie di fuga e di soccorso sono soggette a un‘ampia gamma di requisiti che variano a seconda del tipo di edificio e del suo utilizzo.
- Facile installazione esterna a parete
- Ideale per il retrofit in edifici esistenti
- Configurazione personalizzata con l'app INOTEC
Montaggio e messa in funzione:
GMS Help
Nella valutazione dei rischi e dell‘esodo si parte dal presupposto che:
la via di fuga più breve è quella pertinente
questa via di fuga è accessibile in caso di pericolo,
la situazione di pericolo non cambia,
la segnaletica delle vie di fuga e di soccorso rimane riconoscibile in caso di incendio.
Tuttavia, nella pratica questo non è sempre possibile.
In caso di incendio, la segnaletica delle uscite di emergenza può non essere sufficiente: Il fumo caldo che si accumula sotto il soffitto rende inefficace l‘illuminazione generale e di sicurezza. Anche i cartelli delle vie di fuga montati in alto non sono più riconoscibili.
Una persona in fuga può quindi muoversi nella completa oscurità senza alcun mezzo di orientamento. Tuttavia, al di sopra del pavimento, a circa un metro di altezza, si sviluppa una zona libera o priva di fumo. L‘orientamento, la respirazione e l‘istinto di sopravvivenza sono ancora possibili per qualche tempo. L‘altezza di questa zona dipende dall‘altezza, dall‘estensione del locale e dall‘intensità dell‘incendio.
Il sistema a guida di sicurezza GMS di INOTEC, installato vicino al pavimento nella zona libera dal fumo, fornisce l‘orientamento alle persone in fuga in caso di fumo. Grazie alla chiara funzione di guida, si evita il panico e le persone in fuga vengono guidate fuori dalla zona di pericolo attraverso il percorso più breve, garantendo l‘autosalvataggio. Il sistema a guida di sicurezza GMS di INOTEC può salvare vite umane, non da ultimo grazie al tempo risparmiato. Un utile effetto collaterale del GMS è che fornisce anche un aiuto all‘orientamento per i membri dei vigili del fuoco durante le operazioni di spegnimento.
Regolamenti
L‘installazione di un sistema di guida ottica di sicurezza è regolata dalla norma DIN VDE
V 0108-200 „Sistemi di illuminazione di sicurezza - Parte 200: Sistemi di guida ottica
di sicurezza azionati elettricamente“. La norma DIN 14036 „Percorsi di fuga dinamici e adattivi“ contiene le specifiche che devono essere prese in considerazione quando si progettano e si implementano concetti a direzione variabile.

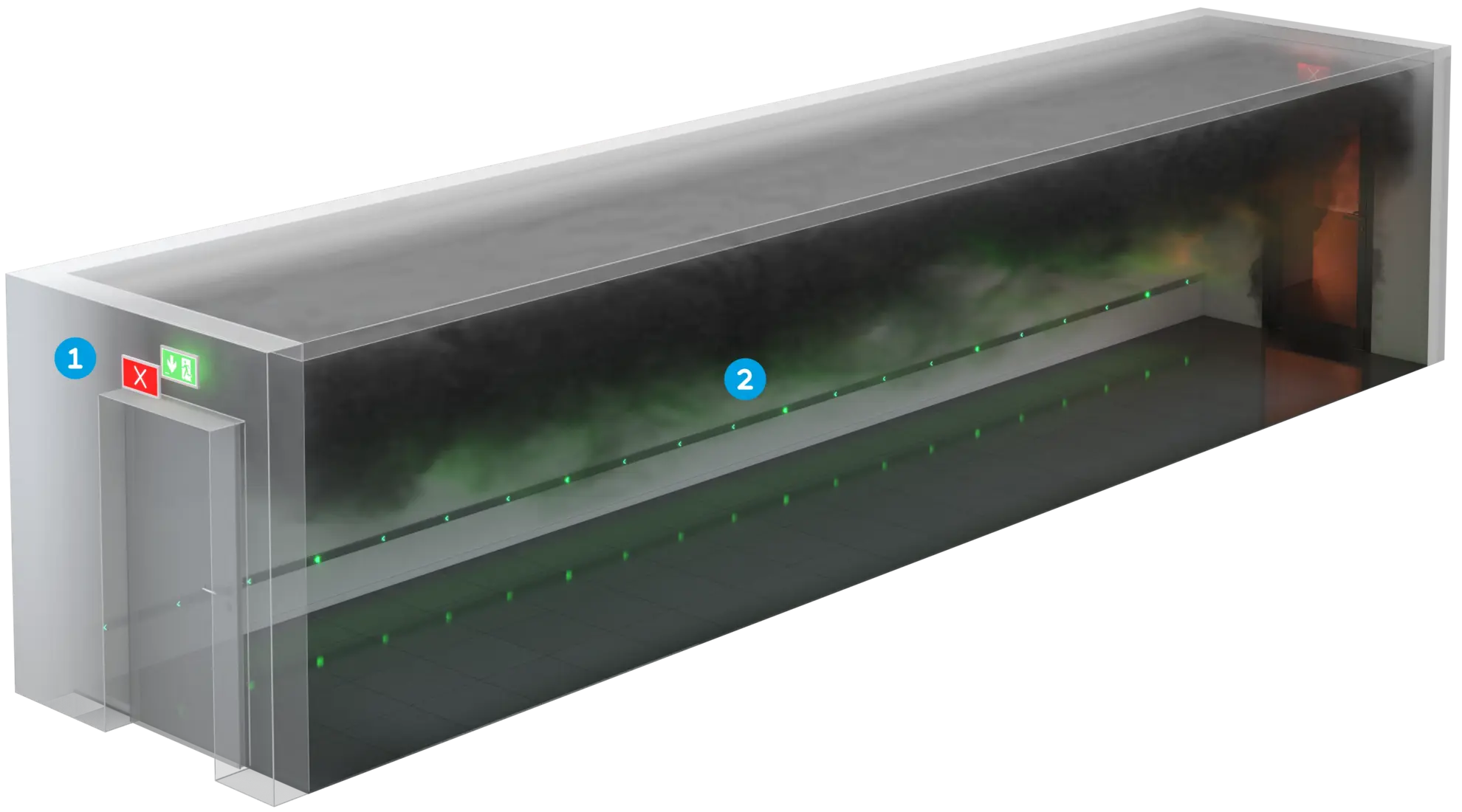

Dinamico - vicino al suolo e montato in alto
La combinazione di apparecchi dinamici per uscite di emergenza montati in alto e di un sistema a guida montato in basso garantisce una funzione di guida continua per le persone all‘interno e all‘esterno di un edificio pieno di fumo.
Gli apparecchi per la segnalazione dinamica delle uscite di emergenza indicano che la porta dell‘uscita di emergenza non può più essere utilizzata, visualizzando un simbolo di blocco rosso. In questo modo si impedisce alle persone di fuggire in un‘area piena di fumo.
Il sistema a guida di sicurezza montato in basso fornisce indicazioni alle persone che si trovano già all‘interno di un‘area fumosa. La via di fuga più breve è indicata dalla funzione di luce di marcia.
Installazione semplice, anche in edifici esistenti
Il sistema a guida di sicurezza GMS convince per il suo design modulare e facile da installare. Sia in edifici nuovi che in quelli esistenti, i profili possono essere facilmente fissati a qualsiasi parete ed estesi in modo flessibile. Il collegamento elettrico avviene alternativamente tramite due linee, il che aumenta ulteriormente la sicurezza.

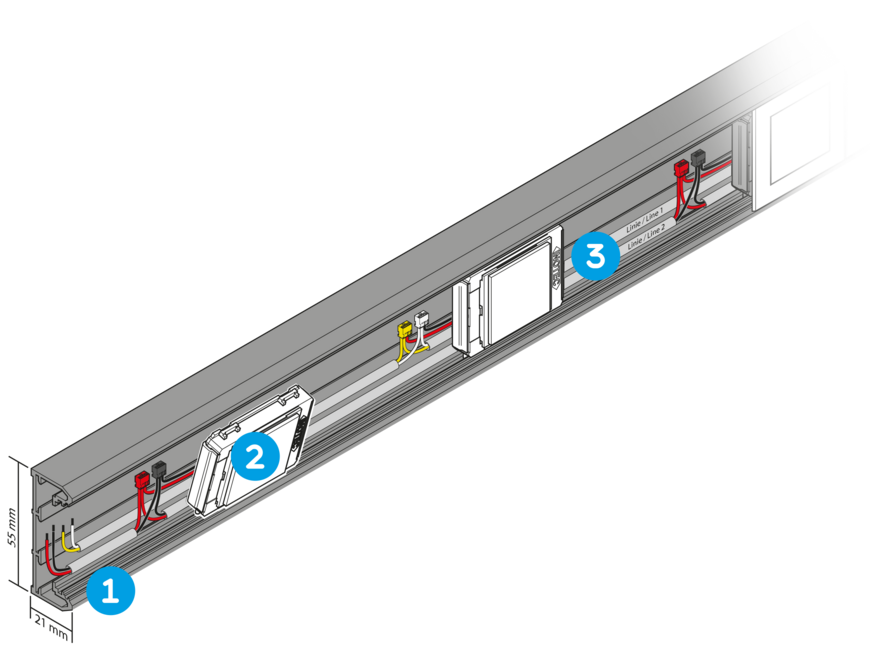

Sistema di canalizzazione
Il sistema a guida di sicurezza è costituito da un profilo in alluminio di alta qualità. Viene utilizzato per contenere i moduli GMS e per il cablaggio. Oltre alle sezioni di profilo lunghe 2 m, sono disponibili angoli interni, esterni e tappi terminali per un‘installazione facile e veloce.
Installazione semplice
I moduli GMS vengono semplicemente inseriti a scatto nel profilo in alluminio precedentemente installato. L‘interasse può essere scelto liberamente. Ciò consente di personalizzare il sistema di guida in base alle condizioni locali.
Alto livello di sicurezza
I moduli GMS sono cablati semplicemente con J-Y(St)Y 2x2x0,8 nella canalina in alluminio. La canalina offre spazio sufficiente per il cablaggio alternato dei moduli GMS. La ridondanza ottimale si ottiene con la distribuzione su due linee.
INOTEC app per la configurazione
La nostra app INOTEC consente di configurare il sistema a guida di sicurezza in pochi passi, in modo rapido, intuitivo ed efficiente.
Scansione dei moduli
Grazie ai codici QR, i moduli GMS possono essere facilmente aggiunti nella sequenza di montaggio. È sufficiente eseguire la scansione per avviare il processo di configurazione.
Personalizzazione in base alle vostre esigenze
Con la nostra app, il controllo è a portata di mano! Ad esempio, potete cambiare l‘ordine dei moduli GMS, impostare la velocità e i valori di dimmerazione e personalizzare la configurazione in base alle vostre esigenze.
Comodo trasferimento via Bluetooth
Una volta completata la configurazione, è possibile trasferirla direttamente al controller GMS tramite Bluetooth in pochissimo tempo. Niente più impostazioni complicate sull‘hardware: le modifiche sono comodamente trasferibili in modalità wireless e il sistema di guida di sicurezza è pronto per l‘uso.
Componenti del sistema
Canalina in alluminio per sistema di guida di sicurezza GMS. Lunghezza 2.000 mm. Fornitura comprensiva di coperchio, 1 connettore di lunghezza, 5 clip di fissaggio del cavo.
| Colour: anodizzato | 104598635 |
| Colour: RAL 9016 | 104636324 |
| Colour: RAL SC | 104636425 |
Tappo di chiusura della canalina in alluminio per il sistema a guida di sicurezza GMS.
| Colour: anodizzato | 104619550 |
| Colour: RAL 9016 | 104619651 |
| Colour: RAL SC | 101396726 |
Angolo interno della canalina in alluminio per il sistema a guida di sicurezza GMS.
| Colour: anodizzato | 104640768 |
| Colour: RAL 9016 | 104640869 |
| Colour: RAL SC | 104641172 |
Angolo esterno della canalina in alluminio per il sistema a guida di sicurezza GMS.
| Colour: anodizzato | 104640970 |
| Colour: RAL 9016 | 104641071 |
| Colour: RAL SC | 104641273 |
Modulo GMS Light Marker GMS-M-L per l‘indicazione della direzione. Per l‘installazione nei canali in alluminio GMS. Controllo e alimentazione tramite controller GMS (GMS-C).
| Colour: anodizzato | 104612274 |
| Colour: RAL 9016 | 104619348 |
| Colour: RAL SC | 104619449 |
Controllore GMS per il controllo e l‘alimentazione dei moduli di segnalazione luminosa GMS nel sistema di guida di sicurezza GMS.
| GMS-C 230 V 2 x 1 A | 104228015 |
| GMS-C 24 V 2 x 0,8 A | 104270653 |
Alimentazione a 48 V per il controllore GMS.
| GMS-S-230 / 48 Power Supply, 230 V / 48 V 2,1 A | 104641374 |
| GMS-S-24 / 48 Power Supply, 24 V / 48 V 1,1 A | 104446162 |
