Montaggio e messa in servizio
Profilo GMS con moduli ed apparecchi GMS
Profili e componenti GMS
Profilo in alluminio per sistema a guida di sicurezza GMS. Lunghezza 2.000 mm. Comprensivo di coperchio, 1 connettore cablato, 5 clip di fissaggio del cavo.
| Colore: anodizzato | 104598635 |
| Colore: RAL 9016 | 104636324 |
| Colore: RAL SC (Custom a richiesta) | 104636425 |
Tappo terminale in alluminio per il sistema a guida di sicurezza GMS.
| Colore: anodizzato | 104619550 |
| Colore: RAL 9016 | 104619651 |
| Colore: RAL SC (Custom a richiesta) | 101396726 |
Angolo interno del profilo in alluminio per il sistema a guida di sicurezza GMS.
| Colore: anodizzato | 104640768 |
| Colore: RAL 9016 | 104640869 |
| Colore: RAL SC (Custom a richiesta) | 104641172 |
Angolo esterno del profilo in alluminio per il sistema a guida di sicurezza GMS.
| Colore: anodizzato | 104640970 |
| Colore: RAL 9016 | 104641071 |
| Colore: RAL SC (Custom a richiesta) | 104641273 |
Modulo luminoso GMS M-L per l'indicazione della direzione. Per l'installazione nei profili in alluminio GMS. Controllo e alimentazione tramite controller GMS (GMS-C).
| Colore: anodizzato | 104612274 |
| Colore: RAL 9016 | 104619348 |
| Colore: RAL SC (Custom a richiesta) | 104619449 |
Assemblaggio GMS
Installazione della canalina
Installare il profilo GMS sulla parete. Il connettore longitudinale in dotazione consente di installare in modo pulito e rapido ulteriori elementi di canalina. Nota: secondo la norma preliminare DIN VDE V 0108-200 "Sistemi di illuminazione di sicurezza - Parte 200: Sistemi di guida ottici di sicurezza azionati elettricamente", un sistema di guida di sicurezza vicino al pavimento deve essere montato a un'altezza massima di 40 cm dal pavimento.
Inserire GMS-M..
I moduli GMS vengono semplicemente agganciati al profilo GMS nella posizione desiderata utilizzando le molle in dotazione. Nota: secondo la norma preliminare DIN VDE V 0108-200 "Sistemi di illuminazione di sicurezza - Parte 200: Sistemi di guida ottici di sicurezza azionati elettricamente", la distanza massima tra due indicatori luminosi deve essere di 1,5 metri. Si consiglia una distanza massima di 0,8 m per la funzione di luce di marcia.
Creare il cablaggio nel profilo GMS
Il cablaggio si effettua con cavo tipo J-Y(St)Y 2 x 2 x 0,8. Per un collegamento rapido, si consigliano i terminali di connessione MICRO (ad es. serie Wago 243). La ridondanza ottimale si ottiene alternando il cablaggio dei moduli GMS su due linee.
Montaggio del coperchio
Montare il coperchio del profilo GMS. Per garantire che il telaio della copertura si adatti perfettamente, la distanza tra le coperture deve essere di 40 mm.
Montaggio del telaio di copertura
A questo punto è possibile montare il telaio di copertura.
Incollare l'etichetta dell'indirizzo sotto il profilo (suggerimento)
Per facilitare l'individuazione dell'indirizzo del modulo GMS in caso di manutenzione o di un difetto, si consiglia di applicare uno degli adesivi con l'indirizzo in dotazione sotto la canalina GMS dal basso. In questo modo è possibile leggere facilmente l'indirizzo anche dopo l'installazione.
Rimuovere l'etichetta sulla parte frontale
Dopo l'installazione e la configurazione, l'etichetta del modulo GMS può essere rimossa.
Controllore e alimentatore GMS
Controllore e alimentatore GMS
Controllore GMS per il controllo e l'alimentazione dei moduli di segnalazione luminosa GMS nel sistema a guida di sicurezza GMS.
| GMS-C 230 V 2 x 1 A | 104228015 |
| GMS-C 24 V 2 x 0,8 A | 104270653 |
Alimentazione a 48 V per il controllore GMS.
| GMS-S-230 / 48 Power Supply, 230 V / 48 V 2,1 A | 104641374 |
| GMS-S-24 / 48 Power Supply, 24 V / 48 V 1,1 A | 104446162 |
Controllore GMS – Connessione
- Ogni linea del modulo GMS-C 24 V 2 x 0,8 A può alimentare e controllare 20 moduli luminosi.
- - La lunghezza massima del cavo per linea è di 250 m con un cavo Y(ST)Y 2 x 2 x 0,8 mm.
- La lunghezza massima del cavo tra il CLS FUSION e il GMS-C 24V 2 x 0,8 A non deve superare i 10 metri.
I seguenti valori devono essere presi in considerazione quando si pianificano i flussi di estrazione del CLS FUSION:
| Quantity | Current |
|---|---|
| 10 x GMS-M light markers | 0,8 A |
| 20 x GMS-M light markers | 1,3 A |
| 30 x GMS-M light markers | 1,8 A |
| 40 x GMS-M light markers | 2,3 A |
- Il modulo GMS-C 24 V 2 x 0,8 A deve essere collegato a un circuito di connessione separato per ogni circuito.
- A questo morsetto di collegamento può essere collegato solo il GMS-C 24 V 2 x 0,8 A. Utilizzare il secondo terminale di collegamento del circuito per collegare le luci di emergenza.
- Non è consentito mescolare moduli GMS-C 24 V 2 x 0,8 A e luci di emergenza sui circuiti!
App INOTEC per la configurazione
Programmazione CLS FUSION
Dopo l'installazione dell'hardware, il GMS-C deve essere programmato nel CLS FUSION. Questa operazione può essere eseguita tramite il configuratore o l'unità di controllo.
Programmazione nel configuratore
Programmazione sulla centralina

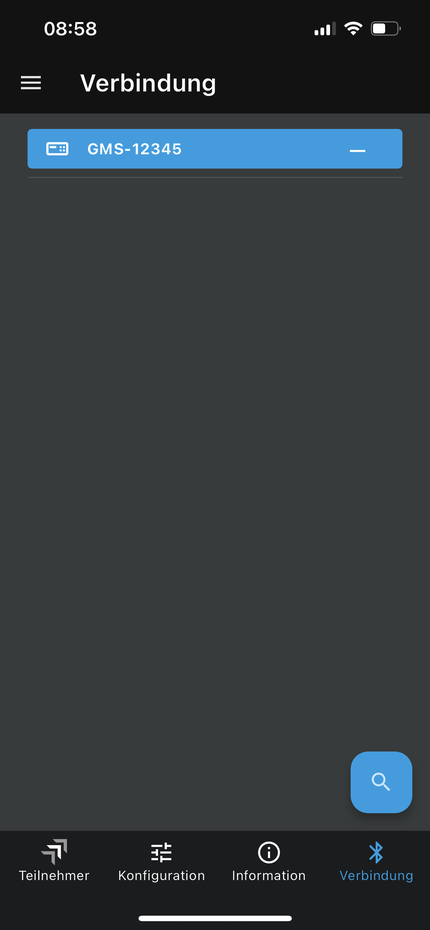

App INOTEC
L'applicazione INOTEC può essere utilizzata per acquisire i moduli GMS, trasferirli al GMS-C e configurarli.

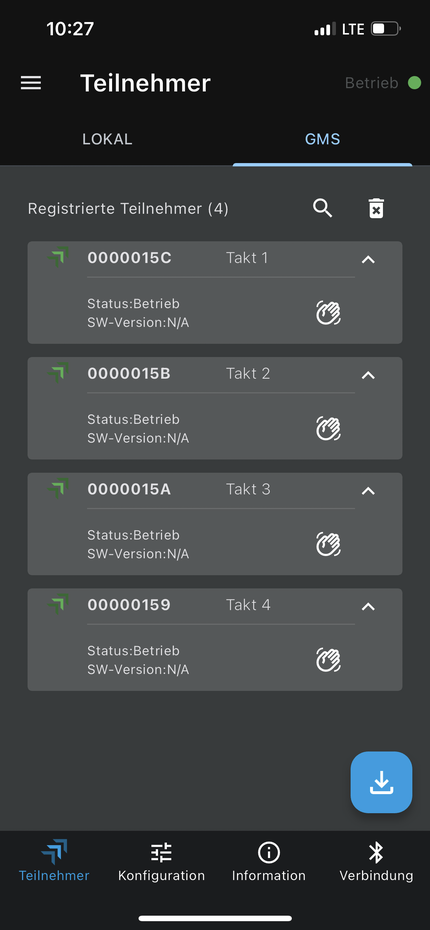

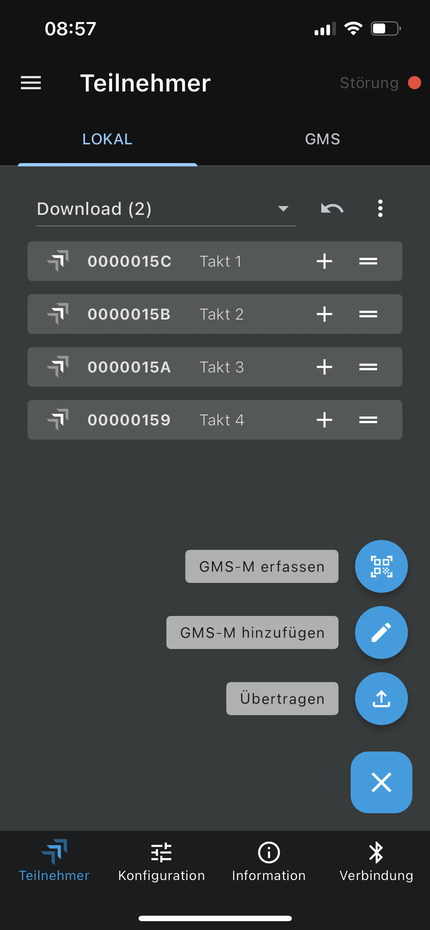

Registrazione dei moduli 1

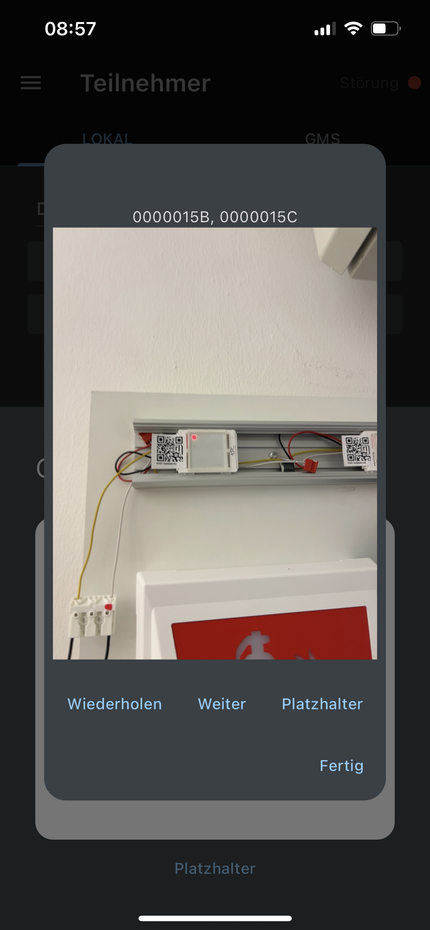

Registrazione dei moduli 2

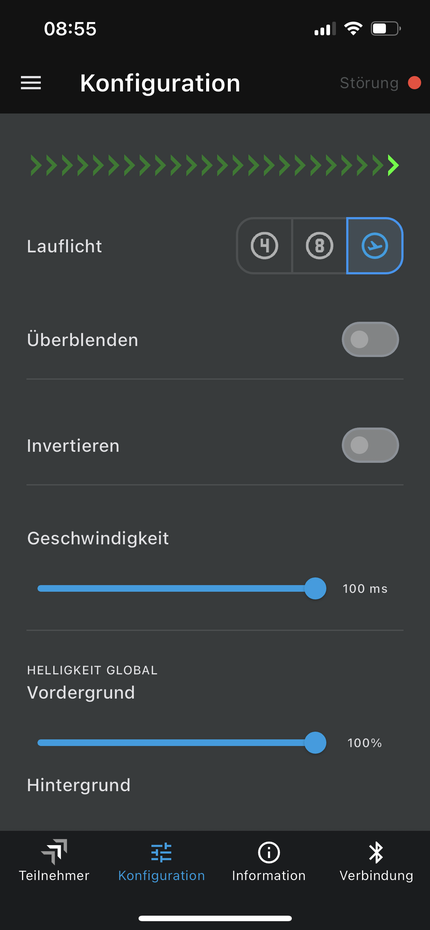

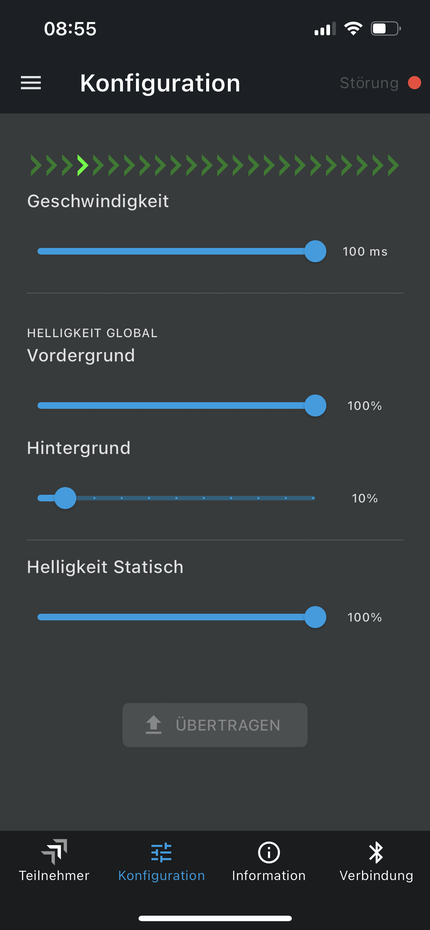

Configurare i moduli luminosi
- Tutte le impostazioni vengono visualizzate in anteprima in tempo reale.
- Inseguitore: Sono disponibili i seguenti schemi: 4 barre, 8 barre e campo volante
- Dissolvenza: Le frecce a monte e a valle sono attenuate. Questa funzione consente di ottenere una luce di marcia più soft
- Invertire: Inverte la direzione della luce di marcia
- Velocità: Controlla la velocità dell'inseguimento delle frecce
- Luminosità in primo piano: Controlla la luminosità dei moduli luminosi attivi.
- Luminosità dello sfondo: Controlla la luminosità complessiva di tutti i moduli luminosi non attivi.
- Luminosità statica: Impostazioni per gli indicatori luminosi statici
- Trasferimento: Dopo la configurazione, le impostazioni devono essere trasferite al GMS-C.

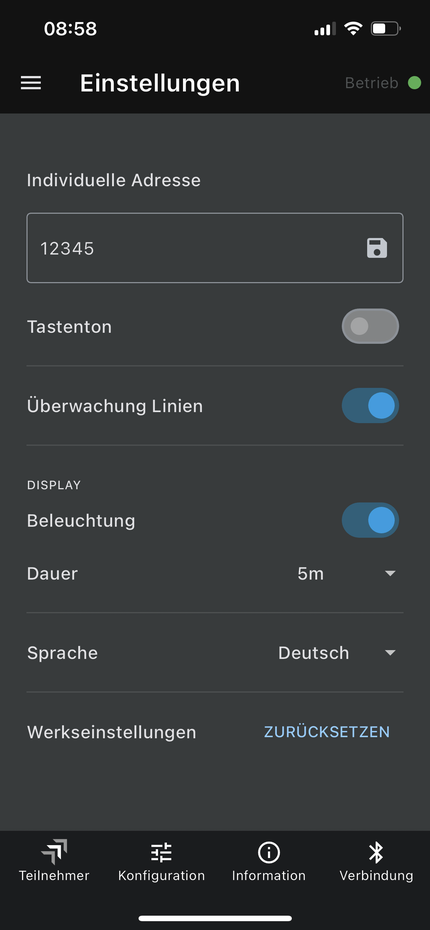

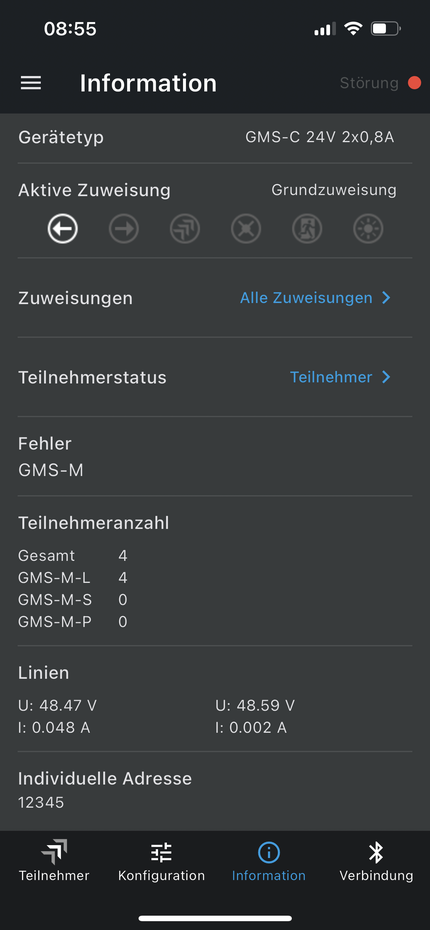

Informazioni e impostazioni

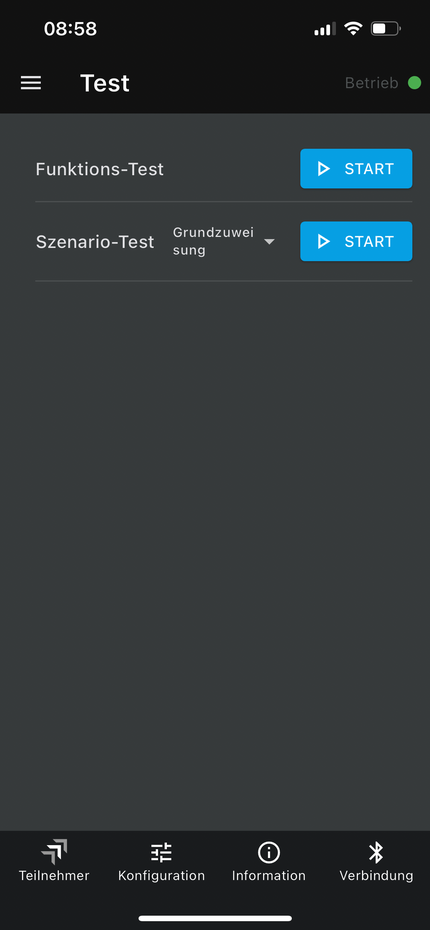

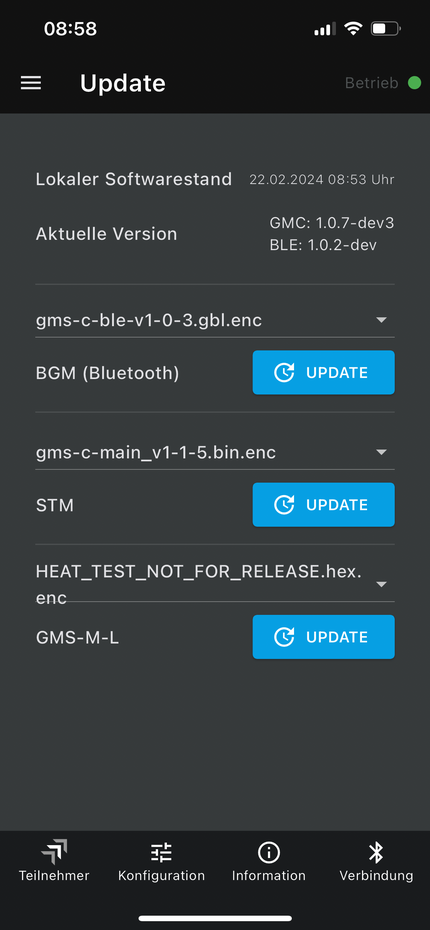

Aggiornamento e test
