FUSIONconnect
Semplificate il vostro progetto con un concetto decentralizzato e la comunicazione tra i compartimenti antincendio - con il CLS FUSION e INOTEC Project Configurator.
Conoscete già i vantaggi di un sistema di batterie decentralizzato:
- Livello di sicurezza notevolmente aumentato grazie a un dispositivo decentralizzato in ogni compartimento antincendio
- Risparmio sul costoso cablaggio E30
- Design discreto e minimale degli apparecchi grazie alla compatta tecnologia a 24 V
Con FUSIONconnect, inoltre, le centrali comunicano tra di loro nei vari comparti antincendio:
- Controllo incrociato degli apparecchi di illuminazione di emergenza
- Visualizzazione dei messaggi di stato di tutti i dispositivi di un progetto
- Comunicazione di un guasto del sistema al BMS
- Gruppi di illuminazione di emergenza - in caso di guasto alla rete, l'illuminazione di emergenza può essere attivata anche in qualsiasi altro impianto del progetto.
Si risparmiano moduli e linee di commutazione separate, con cavi lunghi per ogni unità, perché l'assegnazione della commutazione può essere effettuata nella posizione più favorevole nell'edificio. Il cablaggio dei contatti di commutazione basato su software consente di risparmiare tempo e denaro durante l'installazione.
Controllo degli apparecchi di illuminazione di emergenza nei compartimenti antincendio

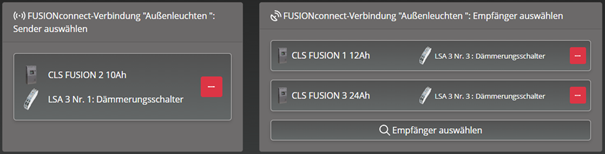

Se i moduli di commutazione (LSA) sono fisicamente presenti su un CLS FUSION, possono essere utilizzati come trasmettitori nel INOTEC Project: Configurator.

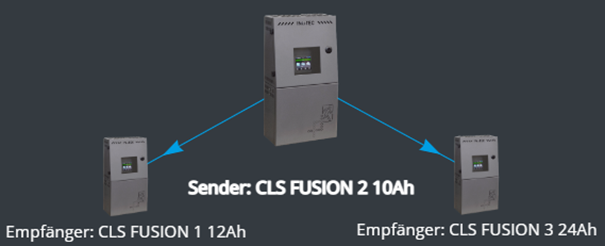

Per tutti le altre CLS FUSION nel progetto FUSIONconnect, il trasmettitore può essere assegnato virtualmente come ricevitore - si risparmia il modulo di commutazione fisico.
Se il modulo trasmettitore riceve un comando di commutazione, inoltra la richiesta a tutti i moduli riceventi. Durante la programmazione del sistema, il comando di commutazione può essere assegnato agli apparecchi di illuminazione per controllarli.
I vantaggi di FUSIONconnect nella pratica: Risparmio di tempo e materiale - e quindi di denaro
- Trasmissione incrociata dei comandi di commutazione per il controllo intelligente degli apparecchi di illuminazione di emergenza
- Non sono più necessari moduli di commutazione aggiuntivi
- Le linee di commutazione non devono essere indirizzate a tutti i sistemi; il segnale di commutazione può essere applicato a qualsiasi CLS FUSION.
- Risparmi su:
- Tempo necessario per l'installazione
- Moduli di commutazione
- Cablaggi
- Materiale di montaggio
- In questo modo sarete pronti ad affrontare le esigenze future. Se nel progetto emergono nuove esigenze, il sistema può essere adattato in modo semplice tramite il software "INOTEC Project: Configurator".
Esempio nella vita reale: Instradamento dinamico delle fughe con FUSIONconnect
Gli edifici pubblici sono collegati a una rete di rilevatori di fumo in modo da rilevare un incendio nel più breve tempo possibile. La commutazione degli apparecchi di segnalazione dinamica e il passaggio alla via di fuga alternativa avvengono altrettanto rapidamente. Se durante l'incendio la linea di comunicazione viene distrutta da un incendio, gli apparecchi di segnalazione dinamica memorizzano l'ultimo stato ricevuto dal modulo di commutazione.
Prima che la linea di comunicazione venga distrutta da un incendio, il rilevatore di fumo ha già rilevato l'incendio e il sistema CLS FUSION è stato commutato.
Gli apparecchi conservano l'ultimo stato ricevuto e reagiscono solo quando la connessione di comunicazione con il modulo di commutazione ha successo. In questo modo si evita che una sezione dell'edificio distrutta venga nuovamente sbloccata.
La linea di comunicazione FUSIONconnect non deve essere installata per mantenere l'integrità funzionale!

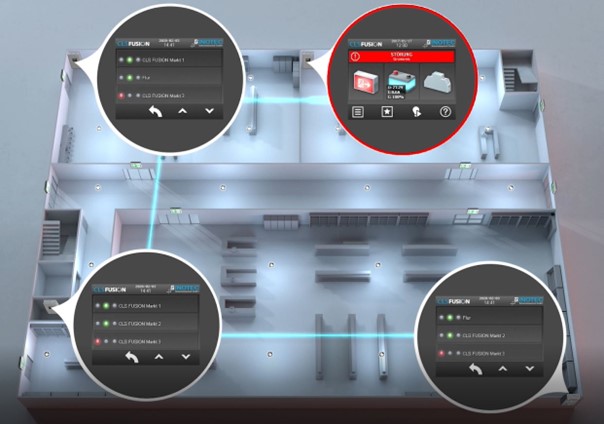

Messaggi di guasto di facile lettura per ogni CLS FUSION del progetto
In ogni CLS FUSION del progetto FUSIONconnect è immediatamente visibile se un sistema collegato segnala un guasto. Un simbolo corrispondente indica chiaramente un guasto sulla schermata principale di ogni sistema.
Il tecnico è spesso in movimento nell'impianto e non ha accesso diretto a una visualizzazione di livello superiore. Questa funzione gli consente di ottenere informazioni sullo stato di tutti i sistemi installati nel progetto in un colpo d'occhio.
È possibile programmare un contatto di gruppo per il guasto del sistema in ogni CLS FUSION integrato nel progetto FUSIONconnect. In caso di guasto di un CLS FUSION nel progetto FUSIONconnect, si attiva un contatto a potenziale neutro. Questo contatto può essere utilizzato, ad esempio, per inviare un messaggio al sistema di gestione dell'edificio o per accendere una luce di segnalazione, per esempio in un quadro sinottico.
Gruppi di illuminazione di emergenza - FUSIONconnect è in grado di accendere l'illuminazione di emergenza di altri CLS FUSION del progetto in caso di interruzione dell'alimentazione di rete.

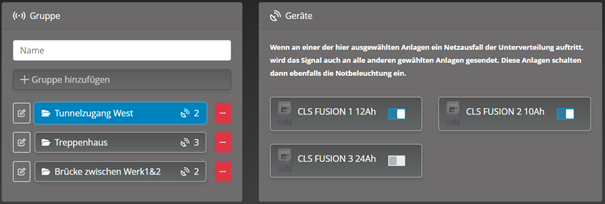

In un progetto FUSIONconnect, i sistemi CLS FUSION possono essere programmati in gruppi.
Se un sistema del gruppo subisce un'interruzione dell'alimentazione di rete, anche gli altri sistemi attivano l'illuminazione di emergenza.
In un progetto è possibile definire un numero qualsiasi di gruppi, a seconda delle esigenze specifiche. I dispositivi si monitorano a vicenda in modo che, in caso di interruzione della linea, il CLS FUSION accenda la luce di emergenza e visualizzi il guasto sul display.
