Luce per il punto di riferimento di Kassel
Soluzione su misura per un dio greco
Il monumento di Ercole è il simbolo più famoso della città tedesca di Kassel, in Assia. Costruito tra il 1701 e il 1717 su progetto dell'italiano Giovanni Francesco Guerniero, l'imponente monumento è stato restaurato e rinnovato innumerevoli volte nel corso dei secoli.
Centinaia di migliaia di visitatori da tutto il mondo vengono ogni anno a visitare l'edificio e a godere dei suoi giochi d'acqua, attivi da maggio a ottobre. Dal 2013 il monumento e il Bergpark circostante sono stati dichiarati Patrimonio dell'Umanità dall'UNESCO.
Ora, per la prima volta, il monumento è stato dotato di un sistema di illuminazione di emergenza - e quindi di maggiore sicurezza e comfort per i visitatori.
Panoramica del progetto
| Oggetto: | Ercole, Kassel |
| Cliente: | Museumslandschaft Hessen Kassel (MHK) |
| Esecuzione della 1ª fase: | 2010–2012 |
| Ulteriori fasi di costruzione: | previste per il 2017 |
| Progettista: | Dipl.-Ing. Oskar Winter, Kassel |
| Esecuzioni: | Elektro Brückmann, Kassel |
| Rappresentante di vendita INOTEC: | Axel Schwedes |
| Prodotti INOTEC: | CPS 220 / 20 / 5,5 kW / 3A in armadio speciale con riscaldamento controllato da umidostato (in funzione dell'umidità relativa dell'aria) |

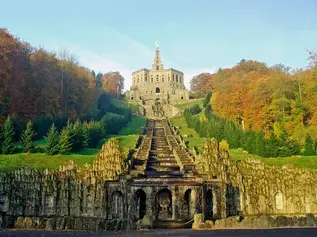

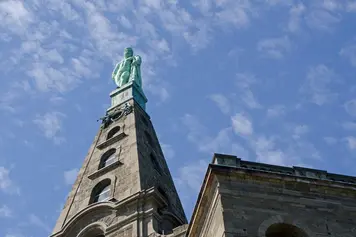

Dal punto più alto di un paesaggio di cascate, Ercole domina il Bergpark Wilhelmshöhe di Kassel. La statua in rame del semidio greco si trova all'apice di una piramide, che a sua volta si erge su un edificio ottagonale noto come Riesenschloss. Oggi il nome "Ercole" si riferisce non solo alla statua ma all'intero monumento, alto 70,5 metri. L'ottagono è alto 32,65 metri, la piramide 29,60 metri e la figura di Ercole 8,25 metri.
I visitatori arrivano ai vari livelli attraverso rampe di scale a chiocciola e sono ricompensati da una fantastica vista sulla città di Kassel. La prima fase di costruzione dei recenti lavori ha riguardato lo sviluppo della piramide, che arriva proprio ai piedi della statua di Ercole. Ciò ha richiesto il superamento di un dislivello di circa 42 metri. L'illuminazione sarà ampliata durante la ristrutturazione degli altri livelli nei prossimi anni.
La nostra sfida: conciliare la protezione dei monumenti con la tecnologia
Il nuovo progetto illuminotecnico per l'edificio tutelato presentava un compito impegnativo per tutti i soggetti coinvolti: l'impianto doveva garantire che l'architettura unica continuasse a essere mostrata al meglio, soddisfacendo al contempo tutti i requisiti di sicurezza. L'obiettivo dell'illuminazione di sicurezza è quello di condurre i visitatori all'esterno in modo sicuro in caso di interruzione di corrente e conseguente mancanza di illuminazione.

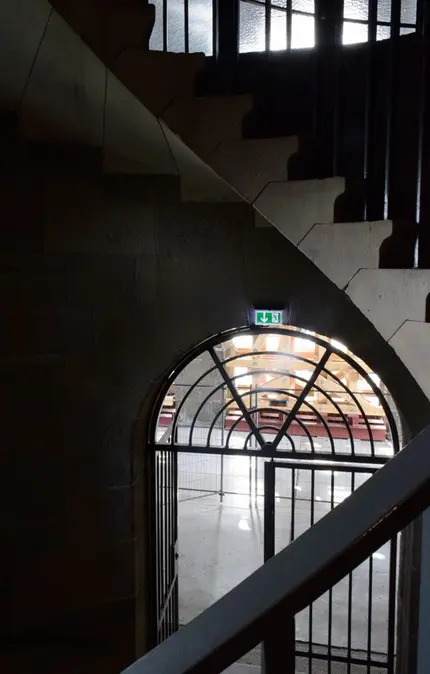

Il sistema si basa su un concetto di protezione antincendio che tiene conto delle particolari esigenze di una struttura con una sola via di fuga. Poiché il percorso dei visitatori passa in parte attraverso scale non illuminate, era necessario un sistema speciale. La struttura formava un unico compartimento antincendio, per cui il locale dell'impianto elettrico poteva essere combinato con altri distributori elettrici. Solo una stanza, stretta ma con un soffitto alto, al piano terra dell'ottagono, era adatta alla sua collocazione. È stato quindi costruito un secondo piano, con una stretta scala. Di conseguenza, è stato necessario sviluppare una soluzione su misura per poter trasportare il sistema nella stanza.
Soluzione: un sistema di illuminazione di sicurezza su misura
In stretta collaborazione con i responsabili della conservazione, il progettista illuminotecnico Dipl.-Ing. Oskar Winter ha sviluppato un concetto di illuminazione che può essere integrato in modo discreto nell'architettura e, grazie alla tecnologia LED, economico da gestire. La tecnologia INOTEC è stata progettata dal nostro rappresentante commerciale Axel Schwedes e installata da Elektro Brückmann.

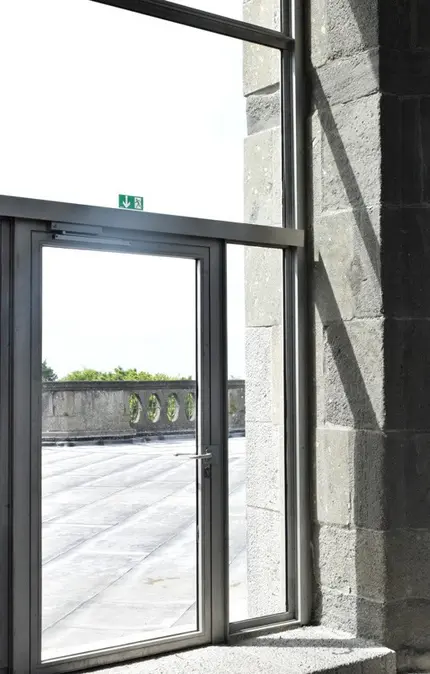

Tutti gli apparecchi della struttura sono collegati all'illuminazione di sicurezza, rendendo la tecnologia facile da gestire. Per l'illuminazione di sicurezza sono stati utilizzati apparecchi standard modificati di produttori terzi e apparecchi costruiti su misura. Per l'apparecchio per le uscite di sicurezza è stato utilizzato il discreto SNP 1216, che si integra in modo discreto nell'architettura del monumento.

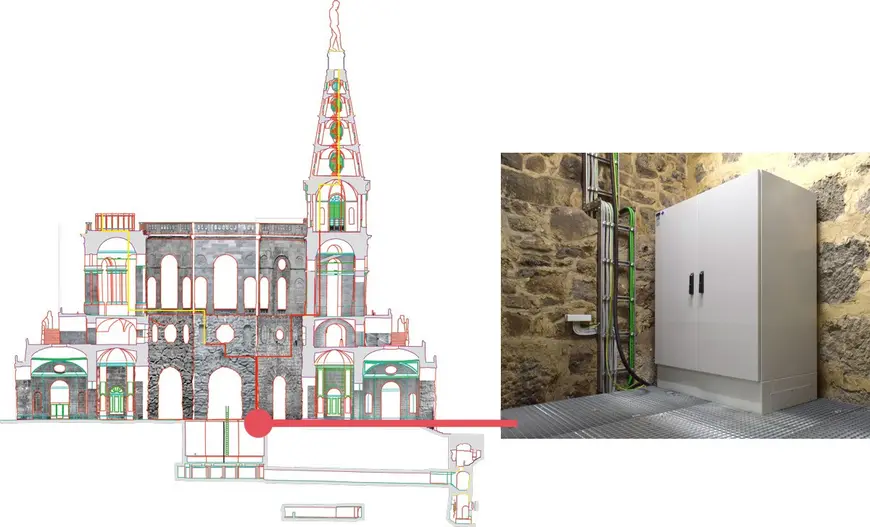

Per il sistema di alimentazione centrale, che alimenta gli apparecchi standard modificati del monumento e gli apparecchi per le uscite di emergenza in caso di interruzione della corrente, è stato costruito un armadio speciale che poteva essere diviso in due parti e trasportato attraverso la stretta porta della stanza. All'interno dell'armadio in acciaio inox IP54, un sistema di riscaldamento controllato da un umidostato assicura che le condizioni climatiche avverse della stanza fredda e umida, con alti livelli di umidità, non influiscano sul sistema di alimentazione centrale. Ciò significa che tutti i componenti elettronici e le batterie possono essere utilizzati in modo sicuro in qualsiasi momento. Le sottounità del vasto edificio garantiscono l'economicità dell'installazione.
Il sistema ha dimostrato la sua validità dopo due anni di funzionamento con una manutenzione regolare da parte dell'azienda Brückmann, che ha eseguito i lavori.
