Centro di cultura con un concetto di sicurezza all'avanguardia
Tilburg, con la sua università, è una delle città in rapida crescita nel sud dei Paesi Bassi. Il Theater Tilburg si trova nel cuore di questo centro commerciale e culturale della provincia del Brabante Settentrionale. Oltre all'auditorium, l'edificio ospita anche una sala concerti, uno studio e un cinema. Questo centro culturale aperto offre ai residenti della città e delle aree circostanti un programma vario che comprende più di 300 spettacoli e concerti, nonché eventi artistici e cinematografici ogni anno. Il teatro è stato ristrutturato nel 2012 con grande attenzione ai dettagli e con l'utilizzo di prodotti INOTEC.
Il teatro è stato costruito nel 1966 ed è considerato uno dei simboli della città. L'architetto Jo Coenen è stato incaricato di rinnovare l'auditorium nel 2012. La ristrutturazione ha incluso anche una revisione del concetto di sicurezza e di evacuazione per pianificare l'illuminazione di emergenza e di sicurezza. Maikel van Rooijen, consulente per l'installazione della città di Tilburg, descrive la situazione precedente al 2012: "Nel teatro di Tilburg erano stati installati diversi progetti che comprendevano sia sistemi a batteria singola che a potenza centrale. Gli apparecchi autonomi per le uscite di sicurezza e gli apparecchi di sicurezza non erano collegati tra loro, il che rendeva impossibile per i tecnici dell'edificio monitorare e visualizzare lo stato dell'illuminazione di emergenza e di sicurezza".
In definitiva, ciò ha costituito un difetto di sicurezza, poiché un apparecchio difettoso non poteva essere segnalato a un punto centrale e quindi poteva essere rilevato solo quando era troppo tardi. L'uso di apparecchi di illuminazione autonomi comportava inoltre costi di manutenzione e assistenza eccessivamente elevati, poiché le batterie delle luci dovevano essere sostituite a intervalli regolari di due o tre anni.
Piani di modernizzazione basati sul "Modello Tilburg".
Negli anni '80, la città di Tilburg ha modernizzato con successo la propria amministrazione con un processo che ha attirato l'attenzione di tutto il mondo ed è diventato noto come "Modello Tilburg". Il sistema prevedeva la gestione dell'amministrazione come un'impresa aziendale orientata al profitto ed era applicabile anche ai progetti di ristrutturazione, compreso il Theater Tilburg. Quando Maikel van Rooijen ha pianificato l'ammodernamento, nel 2012 ha analizzato i requisiti in termini di illuminazione di emergenza e di sicurezza e ha definito le seguenti specifiche in linea con il "Modello Tilburg": Miglioramento della protezione antincendio e dell'illuminazione delle vie di fuga, utilizzo del cablaggio esistente, sistema di monitoraggio centrale, riduzione dei costi di manutenzione e di esercizio.
Dopo aver confrontato una soluzione con apparecchi autonomi e un sistema di alimentazione centrale, è stata scelta quest'ultima, insieme a un sistema di monitoraggio centrale. Oltre ai minori costi di manutenzione e al collegamento e all'integrazione nel sistema di controllo centrale, la decisione è stata motivata anche dalla possibilità di utilizzare il cablaggio esistente con una soluzione INOTEC.
Soluzione INOTEC senza necessità di cablaggi elaborati

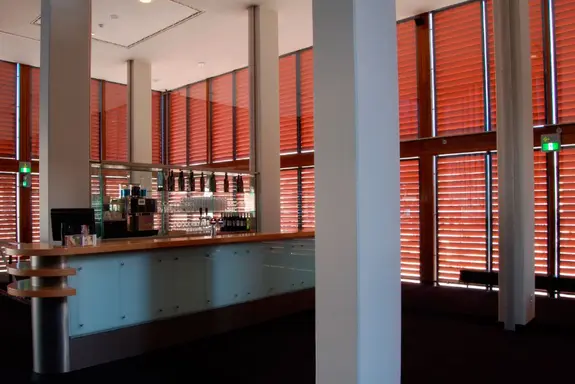

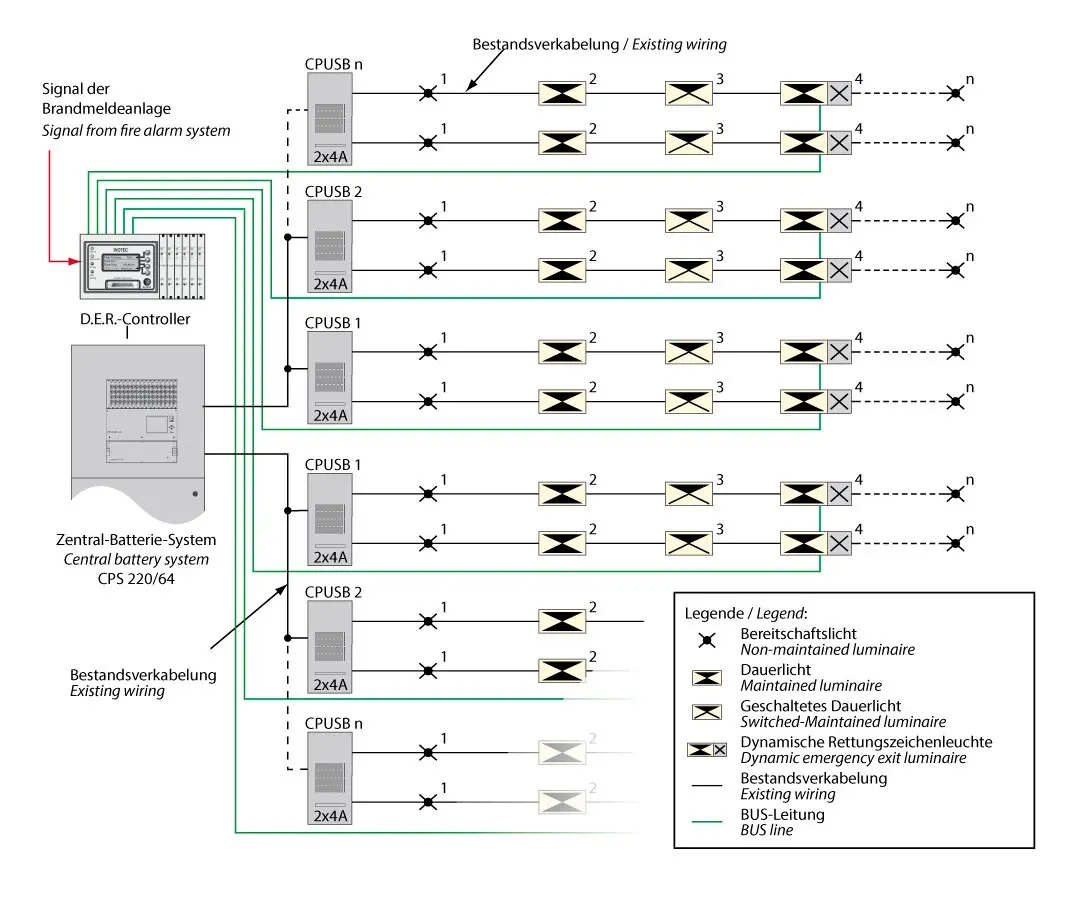

L'illuminazione di emergenza del Theater Tilburg si basa sul sistema di alimentazione centrale INOTEC CPS 220 / 64. La batteria centrale alimenta gli apparecchi di sicurezza e le uscite di emergenza. La batteria centrale alimenta gli apparecchi di sicurezza e le uscite di emergenza. Le sottostazioni BUS sono state installate per consentire l'utilizzo del cablaggio esistente, spostando i circuiti nelle singole parti dell'edificio. Ogni CPUSB 220 / 64 / 2x4A contiene due circuiti con potenza massima di 4A. 4A. Una linea a tre fili alimenta i circuiti e gli apparecchi di illuminazione sia nel funzionamento di rete (tensione CA) sia nel funzionamento di emergenza (tensione CC).
Una linea BUS collega gli apparecchi al controllore TFT nel sistema di alimentazione centrale e serve a controllarli e monitorarli. In caso di guasto o interruzione della linea BUS, i sistemi CPUSB passano automaticamente al funzionamento sicuro e tutti gli apparecchi vengono accesi. Questa soluzione ha eliminato la necessità di nuovi cavi.
A differenza di un sistema di alimentazione centrale convenzionale, i circuiti sono cablati dalle sottostazioni BUS agli apparecchi di illuminazione, e non dal centro di controllo. Le sottostazioni sono state posizionate intorno all'edificio accanto ai distributori di luce che alimentano gli apparecchi autonomi. Il cablaggio esistente degli apparecchi autonomi doveva quindi essere reindirizzato alle sottostazioni BUS. Questa procedura non solo ha ridotto il carico di lavoro dell'installazione, ma ha anche rispettato la specifica del cliente di utilizzare il cablaggio esistente.
Monitoraggio semplice tramite browser web

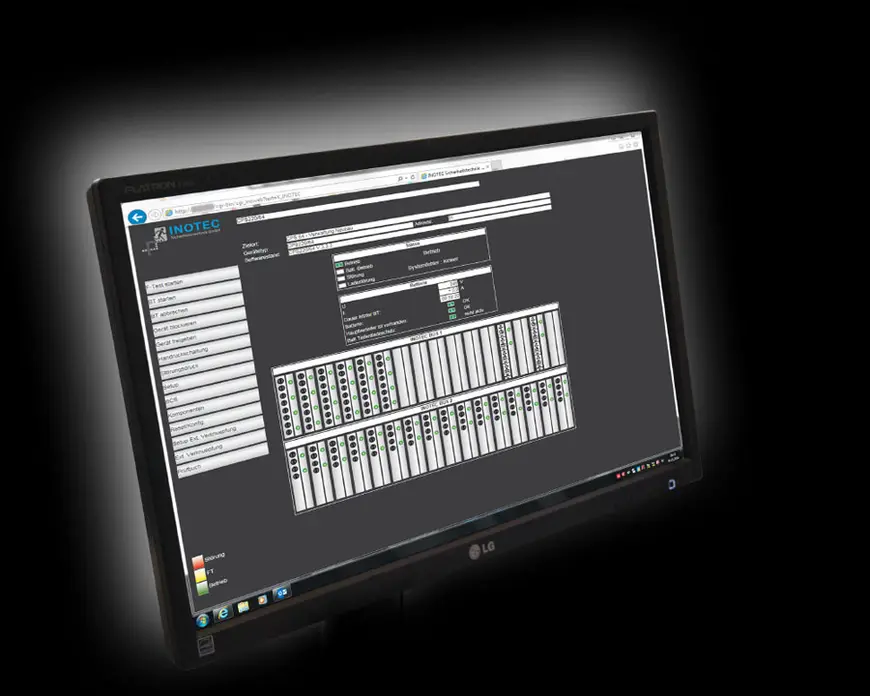

Il monitoraggio da parte dei tecnici dell'edificio è molto semplice su un server web se il sistema di alimentazione centrale dispone di un'interfaccia di rete integrata. La soluzione INOWeb fornita da INOTEC visualizza lo stato fino a ogni singolo apparecchio sul browser web dell'utente. Con un funzionamento analogo a quello della maggior parte dei siti web, gli utenti hanno potuto familiarizzare rapidamente e accedere facilmente alle informazioni importanti. Tutto ciò di cui avevano bisogno era una guida rapida. Anche la messa in servizio della soluzione si è rivelata meno complessa rispetto ai sistemi software ZLT più diffusi. I tecnici degli edifici possono individuare rapidamente gli apparecchi difettosi e rimediare ai malfunzionamenti. Questo riduce enormemente il carico di lavoro della manutenzione rispetto al precedente sistema di apparecchi autonomi non monitorati.
Il sistema INOTEC BCS monitora individualmente i 36 blocchi di batterie del sistema di alimentazione centrale per aumentare ulteriormente la sicurezza e ridurre i costi di manutenzione. La tensione e la temperatura di ogni singolo blocco vengono visualizzate sull'interfaccia INOWeb. Se un blocco batteria si discosta da un intervallo operativo critico, la carica del sistema di alimentazione centrale viene interrotta per evitare danni a tutti i blocchi batteria. Il sistema di monitoraggio avvisa immediatamente l'utente, sia visivamente che via e-mail all'indirizzo registrato.
Van Rooijen: "Questa soluzione ci permette di monitorare in futuro la nostra illuminazione di emergenza e delle vie di fuga a distanza da diversi punti e soprattutto di vedere all'interno del nucleo del sistema di alimentazione centrale - le batterie - grazie a INOWeb e al sistema di controllo delle batterie (BCS)".
Le installazioni possono essere facilmente monitorate da un punto centrale con il software INOWEB-Control, accedendo alla funzionalità InoWeb del controller tramite un browser web. Lo stato di ogni impianto, circuito e apparecchio può essere controllato sul sito web.
Caratteristiche principali: Capacità di oscuramento e protezione antincendio
Uno degli ingegneri del progetto, Dick Doeze Jager, descrive un altro requisito fondamentale: "La priorità assoluta era la possibilità di dimmerare gli apparecchi per le uscite di emergenza nelle varie stanze, pur rispettando le norme di legge". Gli apparecchi INOTEC LED sono dotati di ingressi per l'impostazione opzionale di un livello di oscuramento predefinito durante il funzionamento della rete. La potenza viene aumentata automaticamente al 100% durante il funzionamento in emergenza.

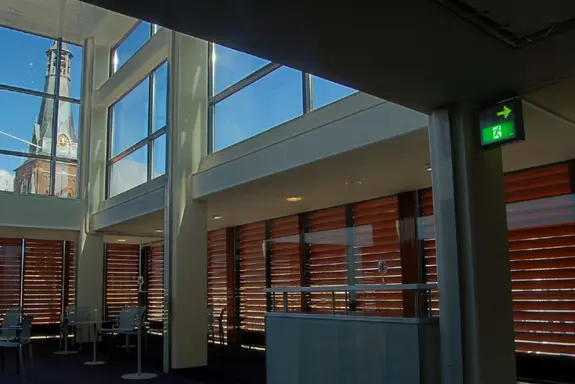

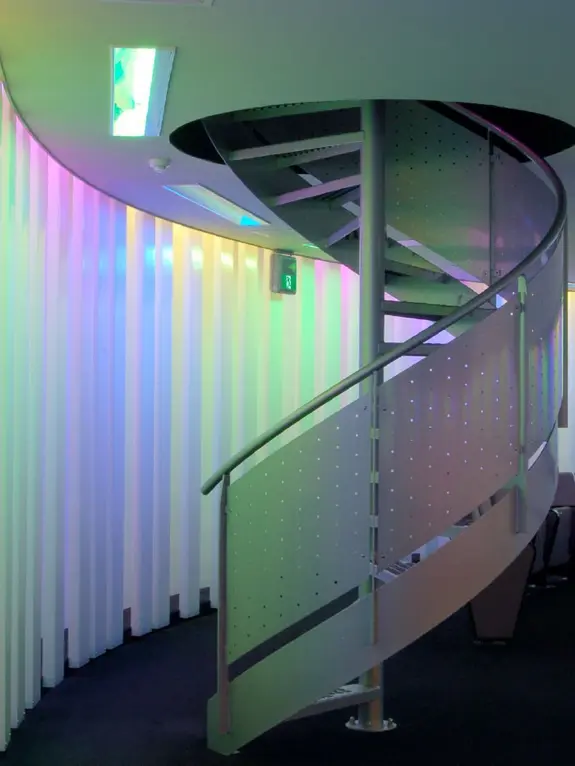

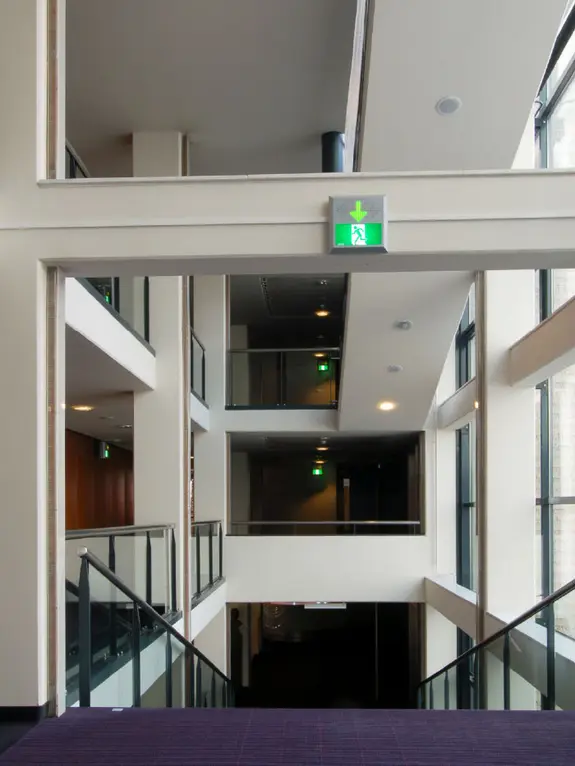

Nella scelta della nuova illuminazione di emergenza e delle vie di fuga, l'operatore ha attribuito grande importanza anche al miglioramento della protezione antincendio, motivo per cui il Theater Tilburg utilizza ora il sistema Dynamic Escape Routing (D.E.R.) di INOTEC. Guidati dai rilevatori di fumo, gli apparecchi dinamici per le uscite di emergenza, combinati con le collaudate soluzioni statiche, visualizzano solo le vie di fuga realmente sicure. I percorsi non sicuri vengono bloccati visualizzando una croce rossa e spegnendo il pittogramma dell'apparecchio in questione. Il fatto che il sistema di rivelazione incendi sia stato rinnovato durante la ristrutturazione è stato di grande aiuto, in quanto ha permesso di collegarlo ulteriormente al controller del sistema D.E.R..
.. Questa soluzione aumenta notevolmente il livello di protezione antincendio e contribuisce a garantire un'evacuazione sicura e rapida dell'edificio in caso di incendio. Quest'ultima proprietà è stata dimostrata con successo nei test condotti da volontari presso il Teatro dell'Opera di Wuppertal, dove è installato un sistema D.E.R.. A differenza della segnaletica statica delle vie di fuga, il sistema D.E.R. tiene conto della posizione dell'incendio quando guida gli occupanti dell'edificio verso l'esterno.
Una soluzione sicura e a costi ottimizzati
Le soluzioni INOTEC hanno permesso di soddisfare al meglio le esigenze del cliente. L'uso di sottostazioni BUS ha permesso di utilizzare il cablaggio esistente, riducendo notevolmente i costi di installazione. La funzione di monitoraggio centrale, completa di sistema di controllo delle batterie, riduce notevolmente i costi di manutenzione. Oltre a offrire la necessaria opzione di dimmerazione, gli apparecchi LED sono stati in grado di ridurre notevolmente i costi di esercizio di questo progetto. Non solo i costi operativi sono più bassi: anche i costi energetici sono stati ridotti e il costo di sostituzione delle lampade diminuirà di almeno l'80%. Il sistema D.E.R. aumenta inoltre notevolmente la sicurezza degli occupanti in caso di evacuazione dell'edificio.
Maikel van Rooijen è soddisfatto:
"Non solo siamo riusciti a migliorare la protezione antincendio, ma abbiamo anche implementato una soluzione sicura e ottimizzata dal punto di vista dei costi per la città di Tilburg, con una funzione di monitoraggio centrale. Continueremo a farlo anche nei progetti futuri".
Panoramica del progetto
| Proprietà: | Theater Tilburg (Netherlands) |
|---|---|
| Cliente: | City of Tilburg |
| Esecuzione: | 2012 |
| Architetto: | Jo Coenen |
| Rappresentante INOTEC: | INOTEC Noodverlichting BV |
| Prodotti INOTEC: |
|
