Illuminazione di sicurezza all'esterno degli edifici
Nuove sfide per progettisti, installatori e produttori
Se in un edificio si verifica una situazione di pericolo o viene a mancare la corrente elettrica, non basta evacuare le persone: l'illuminazione di sicurezza esterna deve anche garantire l'illuminazione del percorso verso un punto di incontro sicuro.
Da alcuni anni, la norma EN 1838 richiede di prevedere un’illuminazione esterna per l'area sicura. Quest'area è una zona delimitata dove le persone possono incontrarsi in sicurezza e non sono a rischio durante un'emergenza. Quest'ultima richiede l'illuminazione di sicurezza fino alle aree pubbliche per i visitatori e i dipendenti. Questi requisiti pongono nuove sfide per quanto riguarda l'installazione professionale a progettisti, installatori e persino produttori di illuminazione di emergenza.
Punti da considerare per l'illuminazione esterna

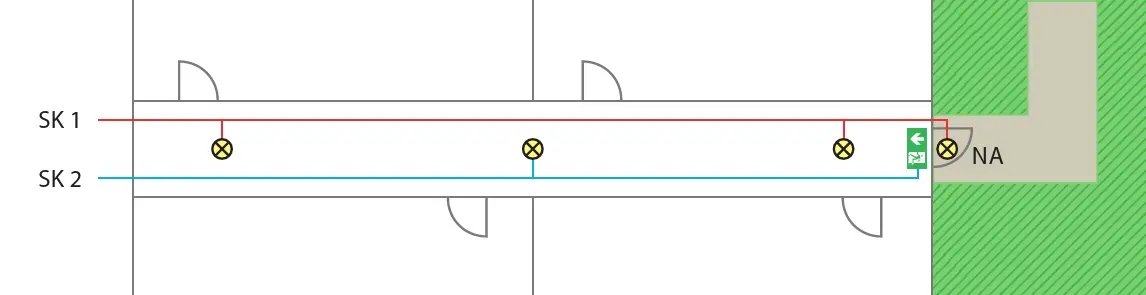

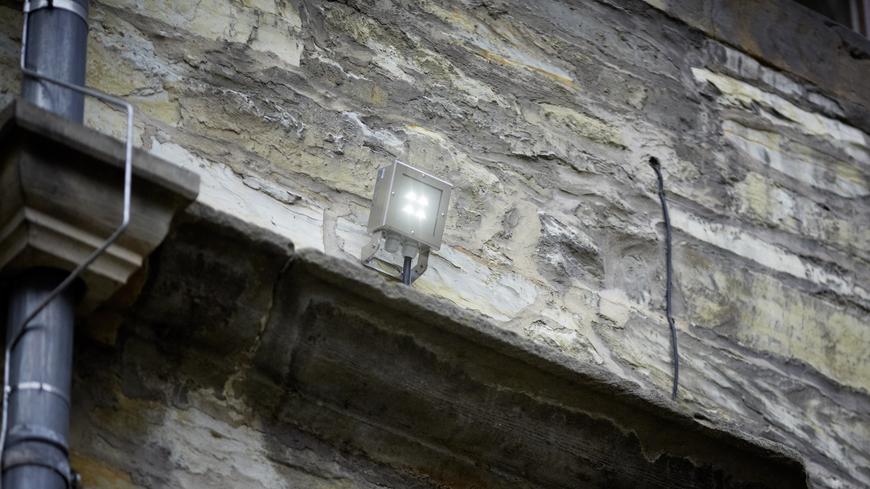

Gli apparecchi montati direttamente sulla parete esterna di un edificio per illuminare un'uscita di sicurezza dall'esterno sono facilmente collegabili a un circuito di illuminazione di emergenza nelle vicinanze. Occorre tuttavia fare attenzione a garantire un cablaggio alternato tra l'ultimo apparecchio interno e l'apparecchio esterno (Fig. 1). Se invece l'illuminazione esterna deve essere installata in posizione libera o lungo i percorsi che portano all'area di sicurezza, deve essere integrata nel concetto di sovratensione. In questo caso, ad esempio, i circuiti di illuminazione di emergenza possono essere dotati di fusibili appropriati proprio all'ingresso dell'edificio o nell'apparecchiatura di illuminazione di emergenza (Fig. 2). In fase di progettazione, consigliamo quindi di separare i circuiti per l'illuminazione di emergenza dagli apparecchi per esterni (illuminazione esterna).
L'illuminazione esterna libera o gli apparecchi lungo i percorsi devono essere integrati nel concetto di sovratensione, oppure i circuiti dell'illuminazione di emergenza possono essere dotati di fusibili di protezione all'ingresso dell'edificio o direttamente nell'apparecchiatura di illuminazione di emergenza. (SPD = scaricatore di sovratensione)
Scegliere gli apparecchi d'illuminazione adatti

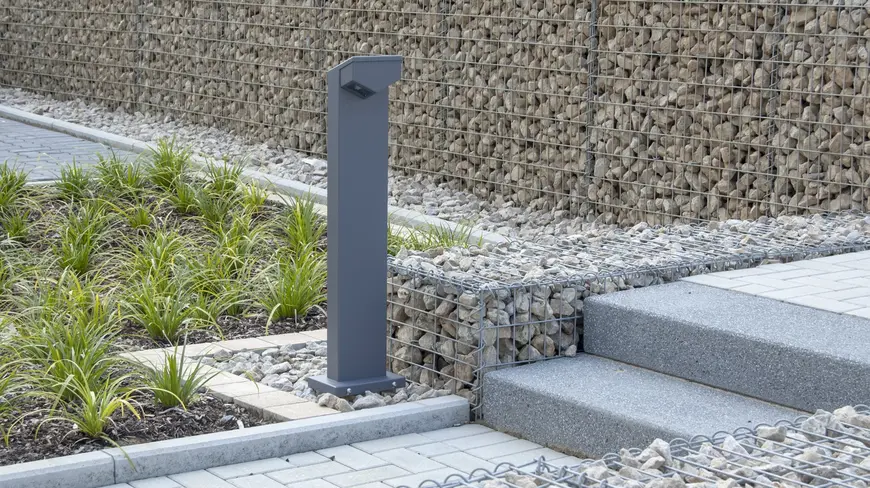

Nella scelta degli apparecchi di illuminazione si possono considerare diverse opzioni. Si possono utilizzare apparecchi ottimizzati per l'illuminazione di sicurezza, oppure apparecchi a parete, dotati di una speciale tecnologia di illuminazione per fornire l'illuminamento necessario di 1 lx anche da distanze elevate, nonostante il basso consumo energetico.
Protezione contro le sovratensioni
I sistemi di alimentazione centralizzata CPS di INOTEC possono essere dotati di protezione da sovratensione (a seconda della configurazione dei sistemi) installati direttamente in fabbrica su richiesta del cliente (vedi foto). L'installazione non è possibile nei piccoli sistemi CLS decentralizzati. In questo caso, i componenti necessari devono essere montati esternamente.
Alternativa:
Apparecchi su palo

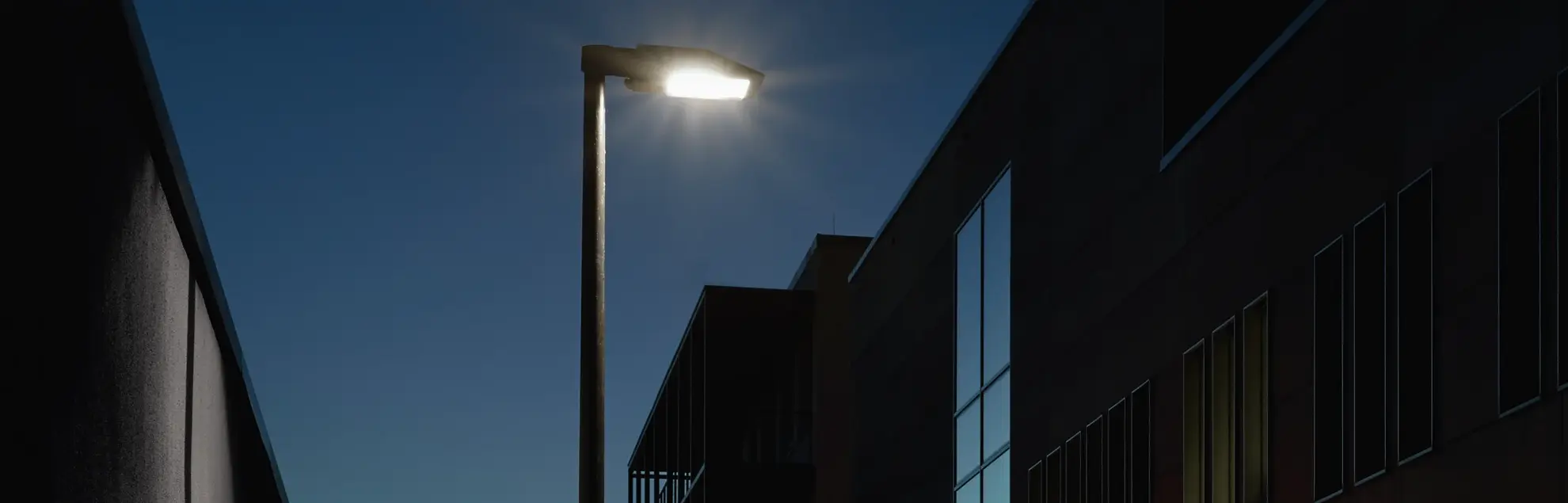

Un'altra opzione è rappresentata dagli apparecchi su palo. Per evitare di incorporare l'illuminazione generale nel concetto di illuminazione di sicurezza, che richiederebbe il collaudo dei relativi componenti, si consiglia di separare l'illuminazione generale da quella di sicurezza. Il BEGA 84135, ad esempio, è in grado di farlo. Questo apparecchio testapalo ha un circuito LED separato per l'illuminazione di sicurezza. In questo modo, le prestazioni dell'illuminazione di sicurezza sono ottimizzate nonostante le dimensioni ridotte della batteria nei sistemi di alimentazione centralizzati. Può anche essere collegato al sistema CLS decentralizzato a 24 V. A proposito, attualmente non esistono specifiche precise nelle norme o nei regolamenti applicabili per l'illuminazione di un punto di incontro. L'unico requisito è la segnaletica con il simbolo appropriato.
