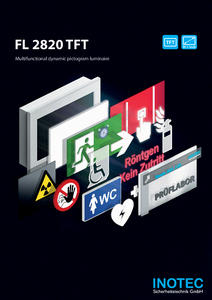

Brochure FL 2820 TFT
9 MB

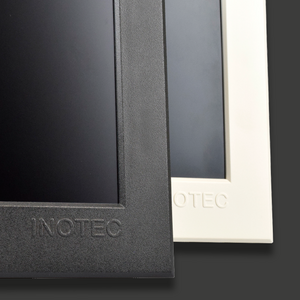

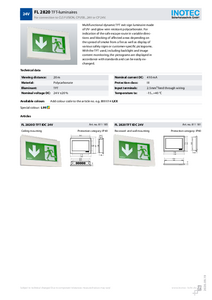

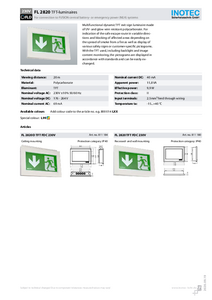

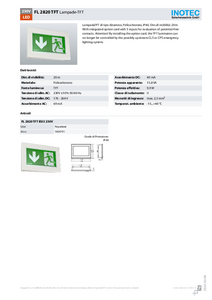

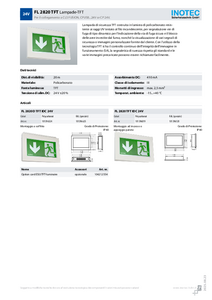

FL 2820 TFT
Pittogramma luminoso dinamico multifunzionale
Dinamico, conforme agli standard e con pittogrammi liberamente selezionabili

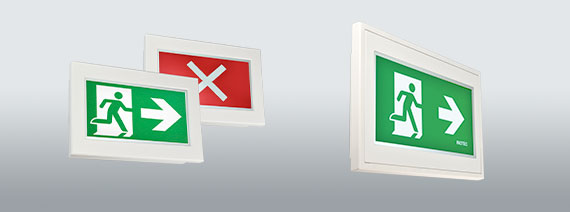

Queste caratteristiche sono solo alcuni dei punti salienti della nuova generazione di luci. Con il suo display TFT, l'FL 2820 TFT offre la possibilità di visualizzare un'ampia varietà di pittogrammi, immagini o persino animazioni. Per la prima volta è possibile visualizzare percorsi di fuga dinamici con pittogrammi assolutamente conformi agli standard.
Conoscete già il TFT FL 2820?
Andate direttamente alla pagina dei prodotti dei nostri apparecchi multifunzionali dinamici per insegne luminose TFT per selezionare il prodotto giusto per voi.
Lo sapevate già? I nostri apparecchi TFT sono disponibili anche nella versione FL 2835 TFT con raggio di rilevamento di 35 m.
Innovativo e sorprendente: l'apparecchio FL 2820 TFT è il "Prodotto dell'anno 2020".
Le loro proprietà innovative hanno convinto la giuria del "FeuerTrutz Award".
Leggete qui perché la luce dinamica multifunzionale a pittogrammi è giustamente il "Prodotto dell'anno 2020".

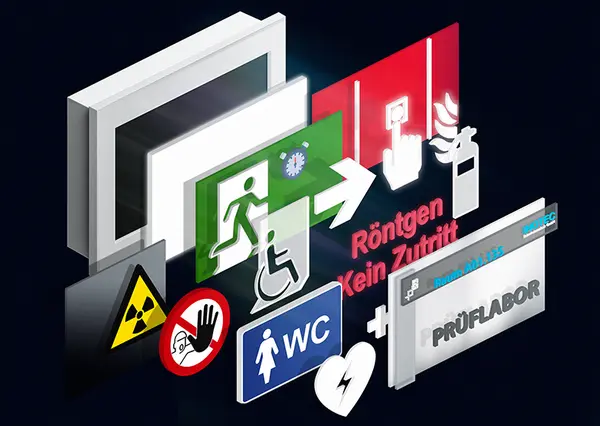

Pittogrammi flessibili - anche in base alle esigenze del cliente
Grazie alla tecnologia TFT utilizzata, è possibile visualizzare un'ampia varietà di pittogrammi. I segnali standard di fuga e sicurezza antincendio possono essere selezionati da una libreria oppure è possibile realizzare le proprie specifiche di pittogrammi utilizzando un software gratuito.
Ad esempio, gli apparecchi possono segnalare le sale riunioni e, in caso di emergenza, indicare una via di fuga alternativa o supportare la prima via di fuga con informazioni direzionali. L'adattamento successivo dei pittogrammi a seguito di modifiche degli standard o dell'utilizzo è possibile in qualsiasi momento e a basso costo, senza la necessità di un cambio meccanico del pittogramma.
Monitoraggio
Come tutti gli apparecchi INOTEC, anche l'FL 2820 include di serie il monitoraggio di tutte le funzioni. Oltre alla retroilluminazione a LED, questo apparecchio controlla anche l'immagine emessa dal display TFT. Se il pittogramma non corrisponde alle specifiche, viene immediatamente segnalato al sistema FUSION. Il sistema di monitoraggio permanente dell'immagine sviluppato e brevettato da INOTEC è unico e rappresenta una novità nel campo dell'illuminazione di sicurezza.
I seguenti guasti vengono riconosciuti dalla spia e segnalati al sistema FUSION:
| Errore di retroilluminazione I LED utilizzati negli apparecchi INOTEC per la segnaletica di emergenza sono sempre monitorati per garantire la luminanza e l'omogeneità richieste dalle norme. Ciò avviene anche monitorando la retroilluminazione del TFT FL 2820. | Errore del sensore Monitoraggio dell'immagine |
Errore di comunicazione | Pittogramma errato o difettoso |
| Errore della scheda SD I pittogrammi personalizzati sono memorizzati nell'apparecchio su una scheda SD. Se viene rilevato un errore, viene inviato un messaggio di errore al sistema FUSION. |
Comunicazione bidirezionale - senza linea bus aggiuntiva
Quando è collegato al sistema CPS FUSION, l'FL 2820 TFT comunica in modo bidirezionale con il sistema di batterie centrale. Se in caso di emergenza il sistema di batteria centrale indica una diversa direzione della freccia o il blocco di una via di fuga piena di fumo, l'apparecchio conferma il nuovo pittogramma. Il cambio di direzione viene così controllato, massimizzando la sicurezza. Grazie alla tecnologia FUSION, la comunicazione avviene tramite il circuito finale a 230V o 24V. Non è necessaria una linea bus aggiuntiva.
Dispositivo di segnalazione acustica
Se in un edificio viene rilevato un incendio o un'interruzione di corrente, è possibile attivare un dispositivo di segnalazione acustica nell'apparecchio di illuminazione programmando un'assegnazione di commutazione. Questo aumenta l'attenzione delle persone presenti nell'edificio. In particolare, le persone ipovedenti vengono avvisate dell'evento.
Lampeggiante e bloccante con la massima attenzione
Se è richiesta una funzione lampeggiante per un pittogramma, lampeggia solo l'indicazione di direzione o il segnale di blocco, mentre il segnale di fuga o lo sfondo del pittogramma rimangono accesi senza variazioni. La funzione lampeggiante aumenta notevolmente l'attenzione, ma il pittogramma visualizzato rimane sempre visibile.
Il segnale di blocco per il blocco visivo di una via di fuga viene visualizzato di serie senza un segnale di fuga, come nel caso del blocco delle corsie in autostrada o in galleria. In questo caso, sopra l'area da bloccare viene visualizzato anche il noto segnale di area riservata.
Animazioni - Un apparecchio per diversi pittogrammi
Oltre al segnale di fuga standard, sono sempre più richiesti pittogrammi aggiuntivi, ad esempio per gli utenti di sedie a rotelle o simili. Invece di ricorrere a soluzioni speciali con pittogrammi in due parti, che riducono il campo di riconoscimento, o addirittura a due luci, come avveniva in precedenza, l'FL2820 TFT offre una soluzione elegante con un'animazione. I pittogrammi richiesti vengono visualizzati uno dopo l'altro. La selezione dei pittogrammi e la durata di visualizzazione desiderata possono essere configurate nello stesso INOTEC Picto+. Ciò significa che è possibile cambiare l'immagine o creare sequenze di pittogrammi standardizzati e testi personalizzati. Ciò significa, ad esempio, che il motivo di un'evacuazione (ipotizzabile in caso di amok o terrore) può essere visualizzato come testo alternato a un pittogramma.

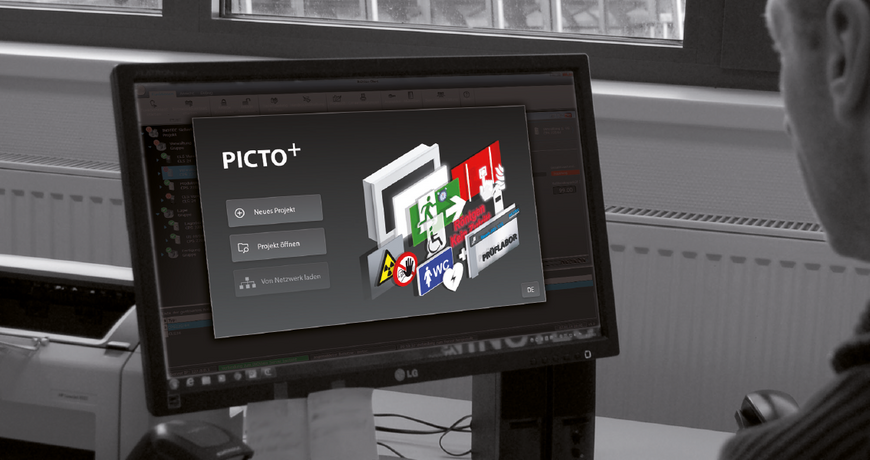

Create semplicemente il vostro contenuto di immagini con PICTO+.

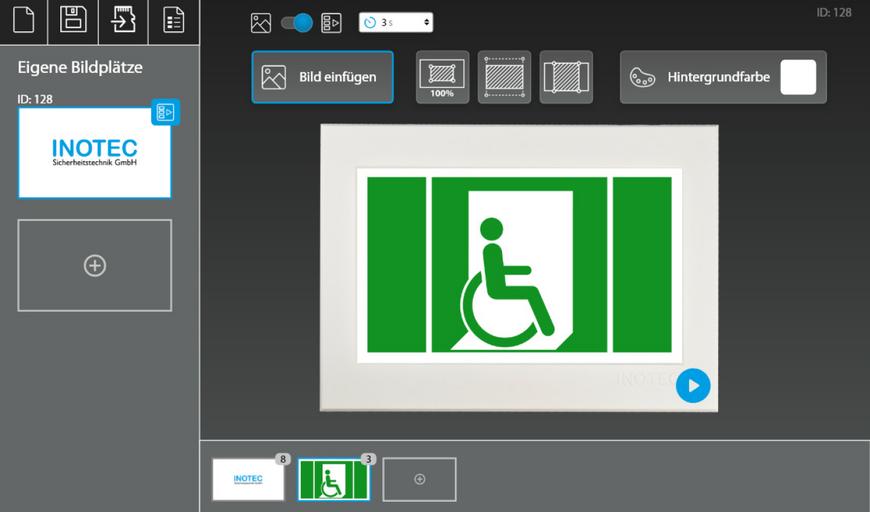

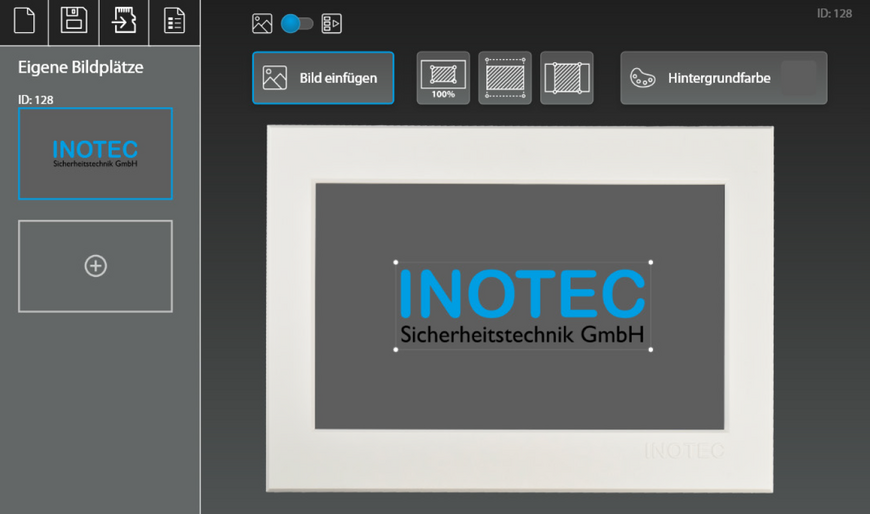

Se si desidera riprodurre i propri contenuti sull'FL 2820 TFT, è possibile configurarli utilizzando il software INOTEC PICTO+ e assegnarli a una delle 128 posizioni di memoria immagine possibili. È possibile memorizzare una singola immagine o una sequenza di immagini composta da un massimo di otto immagini in una posizione di memoria immagine. In questo modo è possibile, ad esempio, realizzare sequenze di pittogrammi composte da diversi segnali di fuga (utente in sedia a rotelle a sinistra / uscita di emergenza a destra).
Una volta completata la configurazione desiderata dell'apparecchio, è possibile salvarla come progetto e memorizzarla sull'apparecchio tramite la rete o una scheda SD. Le immagini/pittogrammi desiderati possono quindi essere visualizzati programmando il sistema di illuminazione di emergenza FUSION.
Pittogrammi perfetti - da ogni angolazione
Finora, la realizzazione di pittogrammi dinamici ha purtroppo sempre dovuto scendere a compromessi in termini di riconoscibilità. Grazie al display TFT utilizzato, queste carenze non esistono più. I pittogrammi hanno una luminanza di 800cd/m². A differenza dei display tradizionali, il display dell'FL 2820 TFT è facilmente riconoscibile anche ad angoli di visione molto acuti.
Conformità agli standard - senza restrizioni
Conformi agli standard?
Oltre all'eccellente riconoscibilità, il display TFT consente di visualizzare tutti i pittogrammi nel pieno rispetto delle norme. I pittogrammi in cui le frecce puntano nella direzione opposta a quella di marcia dell'uomo in fuga appartengono ormai al passato. Inoltre, i pittogrammi non sono compromessi da simboli di blocco davanti a loro, che diventano visibili grazie all'illuminazione dei bordi e non presentano interruzioni o bordi luminosi, come nel caso di molti apparecchi disponibili in commercio.
Qualità INOTEC - per una lunga durata di vita
Come di consueto per INOTEC, i componenti utilizzati sono progettati per una lunga durata. L'elettronica sviluppata appositamente per questa serie di apparecchi e il display utilizzato soddisfano gli elevati standard del settore, per cui possiamo garantire un tempo di funzionamento minimo di 50.000 ore.
Colori speciali - personalizzati per il vostro progetto
Grazie ai nostri impianti di produzione a Ense, siamo in grado di rispondere alle richieste dei clienti in qualsiasi momento. L'FL 2820 TFT può essere adattato al colore del progetto. Grazie al colore individuale dell'alloggiamento, gli apparecchi possono essere perfettamente integrati in un progetto edilizio, ad esempio per motivi di protezione dei monumenti. Un apparecchio con un alloggiamento di colore nero intenso (RAL 9005) è quasi impercettibile quando è spento, grazie al display TFT nero - solo quando è importante.
Casi d'uso
Segnalazione della via di fuga alternativa (seconda)
In molti casi è necessario segnalare una seconda via di fuga, ma inizialmente non dovrebbe essere etichettata come tale. In questo caso, l'apparecchio offre il grande vantaggio che i pittogrammi richiesti diventano riconoscibili solo quando vengono attivati tramite la tecnologia FUSION. Si tratta di un punto di forza assolutamente unico, poiché tutti gli altri apparecchi disponibili sul mercato hanno almeno un pittogramma spento, che può confondere le persone in fuga. Se su FL 2820 TFT non è attivo alcun pittogramma, il display TFT è nero, evitando così irritazioni.
L'esempio di progetto è un edificio museale di quattro piani. L'accesso avviene attraverso la scala centrale al centro dell'edificio. La via di fuga da tutte le aree dell'edificio conduce normalmente all'esterno attraverso la scala centrale. Il piano di evacuazione dell'edificio prevede che la seconda o secondaria via di fuga, attraverso la scala secondaria aperta sul lato destro dell'edificio, possa essere segnalata solo se la scala principale non è più utilizzabile a causa del fumo.
La Figura 1 mostra come viene normalmente segnalata la via di fuga. Tutte le indicazioni delle vie di fuga puntano in direzione della scala centrale. Tutti gli apparecchi destinati a segnalare la seconda via di fuga o la via di fuga secondaria per il suo utilizzo sono spenti. L'etichettatura di questa via non è inizialmente visibile.

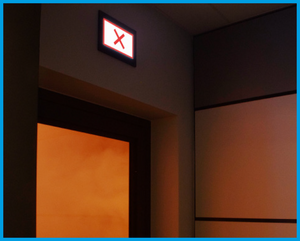

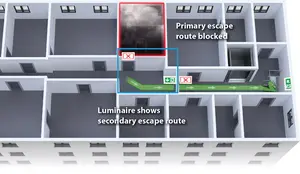

La Figura 2 mostra che la scala principale è piena di fumo. Sia la porta di fuga verso la scala principale che la porta di fuga dalla parte destra dell'edificio in direzione della scala principale mostrano ora un simbolo di blocco rosso (croce) e quindi bloccano visivamente la via di fuga attraverso la scala principale. L'etichettatura della via di fuga in direzione della scala secondaria è ora attiva, cosa che prima non era visibile. In questo caso, la via di fuga sicura è indicata da un'etichettatura chiara delle vie di fuga, a seconda della situazione, senza alcuna irritazione.
Vie di fuga e di soccorso per persone con disabilità fisiche
Le esigenze delle persone con disabilità fisiche stanno diventando sempre più importanti a causa dei requisiti di legge per i nuovi edifici e le conversioni.
Per consentire a queste persone di lasciare gli edifici in sicurezza, è importante segnalare in modo specifico le vie di fuga e di soccorso prive di barriere, nonché i percorsi verso strutture speciali, come punti di raccolta o ascensori di evacuazione. In caso di interruzione dell'alimentazione generale, oltre alla visualizzazione liberamente selezionabile e conforme agli standard dei segnali di fuga richiesti, è possibile utilizzare anche una funzione lampeggiante per richiamare l'attenzione sulla segnaletica.

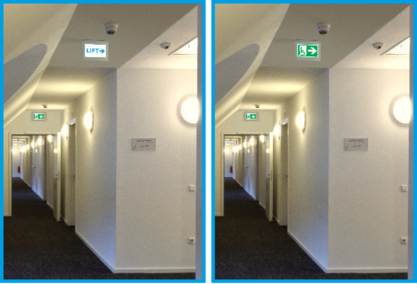

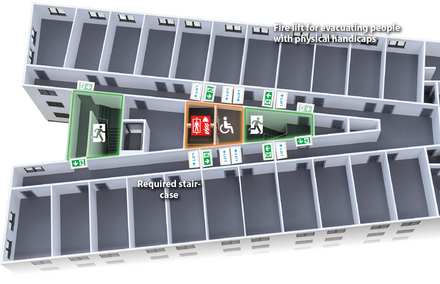

L'esempio di progetto riguarda un hotel. Normalmente vengono segnalate solo le vie di fuga e di soccorso in direzione delle due scale necessarie. Gli apparecchi TFT sono utilizzati per la segnalazione dei due ascensori. Sono posizionati alle porte tagliafuoco dei corridoi e agli ingressi degli ascensori, in modo che gli ospiti dell'hotel possano vedere la segnaletica da qualsiasi punto del piano.
Le vie di fuga in questo edificio non sono le stesse per le persone con disabilità fisiche e per quelle senza disabilità. È quindi particolarmente importante segnalare chiaramente le vie di fuga per entrambi i gruppi di utenti. In caso di evacuazione a causa di un incendio, la segnaletica degli ascensori viene sostituita dall'indicazione di una via di fuga per le persone con disabilità fisica. Nel nostro esempio, questo soddisfa due requisiti contemporaneamente. Uno è l'etichettatura chiara della via di fuga e di salvataggio per le persone con disabilità fisiche. Il secondo è che l'omissione della segnaletica dell'ascensore impedisce alle persone senza disabilità di essere indirizzate verso gli ascensori.
Cambio di destinazione d'uso di un edificio (ad es. scuola con sala riunioni)
In molti edifici, i cambi di destinazione d'uso temporanei possono determinare una situazione diversa delle vie di fuga.

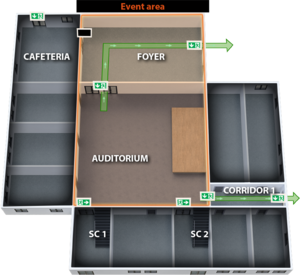

L'esempio di progetto mostra una sezione di una scuola al piano terra. L'aula magna occupa un'area centrale, utilizzata sia come spazio comune sia per accedere alle aule e alle scale durante l'orario scolastico. Le scale 1 e 2 sono segnalate come vie di fuga durante il funzionamento della scuola e conducono all'esterno. Altre vie di fuga conducono all'esterno attraverso la mensa e l'atrio.
La sala delle assemblee e il suo palco devono essere utilizzati per eventi al di fuori dell'orario scolastico. Allo stesso tempo, però, si deve evitare che i visitatori accedano senza autorizzazione alla mensa e alle aule dei piani superiori tramite le scale 1 e 2. A tal fine, le aree interessate saranno chiuse, modificando radicalmente la situazione delle vie di fuga.
La luce TFT può essere utilizzata per adattare facilmente l'etichettatura delle vie di fuga necessaria. Ciò significa che le scale 1 e 2 e l'accesso alla caffetteria possono essere bloccati visivamente da una posizione centrale o resi irriconoscibili spegnendo le luci. Il percorso attraverso il corridoio 1, che non è destinato al funzionamento normale, viene visualizzato come via di fuga aggiuntiva. In alternativa, gli apparecchi di illuminazione sopra gli ingressi dei vani scala 1 e 2 potrebbero indicare la direzione di fuga alternativa verso il corridoio 1 al posto della croce rossa. Tutto ciò è liberamente programmabile e non richiede alcuno sforzo aggiuntivo in fase di progettazione, ordinazione e installazione.
In questo esempio, sono necessari solo 4 apparecchi TFT dinamici al posto dei segnali di fuga statici. Una spesa aggiuntiva trascurabile con grandi vantaggi.
Instradamento dinamico delle fughe (anche come compensazione)
L'FL 2820 TFT offre l'opzione di segnalazione dinamica di fuga. Collegati al sistema di illuminazione di emergenza CPS FUSION o CLS FUSION, che sono collegati al sistema di allarme antincendio installato nell'edificio, gli apparecchi possono indicare la via di fuga sicura con un pittogramma conforme agli standard o bloccare le aree già piene di fumo.
L'esempio illustrato è un edificio per uffici suddiviso in quattro compartimenti antincendio e antifumo ai singoli piani. In alto a destra e in basso a sinistra dell'immagine si trovano le scale che consentono la fuga dal piano. La via di fuga più breve da ogni sezione è segnalata.
Se la scala di fuga o la via di fuga è bloccata dal fumo, si utilizza la seconda scala. Tutti gli apparecchi di segnalazione della via di fuga che hanno segnalato la via di fuga in direzione della scala interessata mostrano ora un simbolo di blocco rosso (croce) e bloccano quindi visivamente la via in direzione dell'incendio. In questo modo le persone che fuggono dall'edificio sono guidate nella giusta direzione fin dall'inizio attraverso una via di fuga sicura.
Un cartello di sbarramento avverte la persona in fuga del pericolo. In combinazione con i segnali di fuga che indicano una via di fuga alternativa, è possibile evitare situazioni di pericolo.
Segnaletica in camera
Grazie alla sua elevata flessibilità, l'FL 2820 TFT può essere utilizzato non solo per la segnaletica statica o dinamica delle vie di fuga, ma anche per la segnaletica dei locali.
L'esempio di applicazione mostra come sia possibile realizzare con l'apparecchio TFT il controllo degli accessi in locali utilizzati per scopi medici, ad esempio in un ambulatorio o in un reparto di radiologia.
È inoltre possibile segnalare i servizi igienici, le sale riunioni, le strutture antincendio, ecc. L'apparecchio TFT non ha limiti.
Indipendentemente dall'applicazione scelta, in caso di interruzione di corrente o di incendio, gli apparecchi vengono sempre utilizzati per segnalare chiaramente le vie di fuga.
