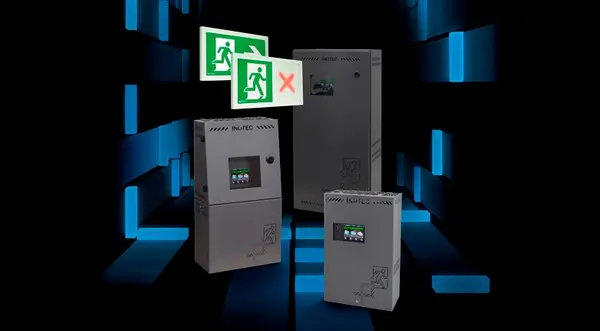

CLS Fusion

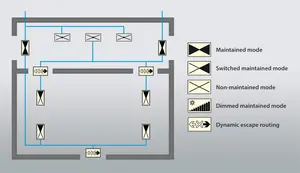

Nel 1998 INOTEC Sicherheitstechnik GmbH è stata la prima azienda a introdurre una modalità di funzionamento misto di illuminazione mantenuta e non mantenuta in un unico circuito con il marchio "JOKER".

Dal 2006, i sistemi INOTEC CLS supportano il funzionamento JOKER per gli apparecchi di sicurezza e di segnalazione delle uscite di emergenza nello stesso circuito. Le CLS ha esteso la funzionalità JOKER con la possibilità di commutare singoli apparecchi all'interno di un circuito tramite ingressi di commutazione.

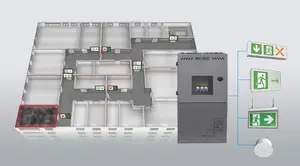

Con CLS FUSION è ora possibile integrare nel circuito apparecchi dinamici per la segnalazione delle uscite di sicurezza. Il controllo avviene senza una linea BUS aggiuntiva attraverso la linea di alimentazione esistente. In questo modo, la pianificazione e l'installazione di un sistema di guida dinamica delle vie di fuga è semplificata e i costi di installazione sono ridotti.

In caso di modifiche durante la progettazione o l'utilizzo, l'apparecchio statico per la segnalazione delle uscite di sicurezza può essere sostituito da un apparecchio dinamico senza dover effettuare un nuovo cablaggio!

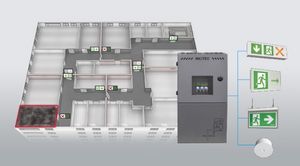

L'illuminazione di sicurezza e delle uscite di emergenza standard è progettata per illuminare le vie di fuga e guidare il percorso attraverso la segnaletica di sicurezza in caso di interruzione di alimentazione. In caso di incendio, le vie di fuga possono essere bloccate dal fumo o dal fuoco stesso. I sistemi dinamici per le vie di fuga tengono conto di queste situazioni e bloccano le vie di fuga mostrando alternative sicure. Favoriscono il salvataggio autonomo delle persone e contribuiscono all'evacuazione sicura degli edifici. Con CLS FUSION, gli apparecchi dinamici per la segnalazione delle uscite di sicurezza sono ora in grado di funzionare senza linee BUS aggiuntive nello stesso circuito, come l'illuminazione di sicurezza e delle uscite di sicurezza standard.

Le centrali CLS FUSION supportano fino a 8 circuiti per una maggiore funzionalità del sistema di illuminazione di emergenza. L'espansione può essere facilmente eseguita da specialisti qualificati in loco. Ogni circuito monitora e controlla un massimo di 20 apparecchi con controllo singolo, con una corrente massima di 3° per circuito.

Ogni apparecchio può essere dimmerato, indirizzato e programmato tramite il nuovo controller touch. Per il nostro sistema CLS FUSION non è necessario impostare a priori le funzionalità dei moduli di illuminazione.

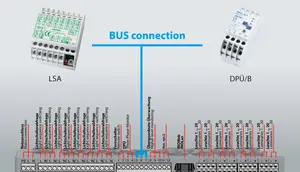

Collegando componenti esterni con ingresso BUS, come i moduli di ingresso per commutazione (LSA) o di monitoraggio trifase (DPÜ/B), è possibile ampliare le funzionalità delle CLS FUSION. In particolare, i moduli DPÜ/B consentono di segnalare in modo dettagliato i sotto quadri guasti all'unità di controllo CLS FUSION e ai dispositivi/software di monitoraggio collegati.

Un guasto di fase può essere utilizzato per la commutazione selettiva di singoli apparecchi o per l'attivazione di scenari dinamici di vie di fuga.

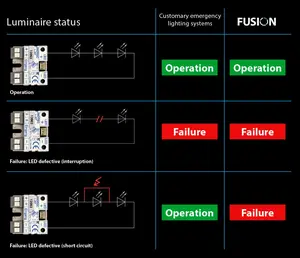

Il nuovo monitoraggio dei singoli LED nei nostri sistemi FUSION non riconosce solo un guasto ad alta impedenza (interruzione), ma anche il cortocircuito di un singolo LED. La nostra esperienza pluriennale nel campo degli apparecchi LED per la sicurezza e la segnaletica delle uscite di emergenza ha dimostrato che il cortocircuito di un LED è un guasto molto comune. Oltre il 90% dei LED difettosi presenta un cortocircuito nel "LED-Chip".

Finora questa causa di guasto non veniva identificata dal monitoraggio dell'apparecchio e il LED difettoso non veniva segnalato. La tecnologia CLS FUSION offre la possibilità di identificare e segnalare il guasto.

Un guasto alla fonte di alimentazione di riserva del sistema di illuminazione di emergenza può avere conseguenze drastiche. Per questo motivo la manutenzione e il monitoraggio della fonte di alimentazione di emergenza sono per noi una priorità assoluta. La maggior parte dei sistemi di illuminazione di emergenza monitora diversi blocchi di batterie e non è in grado di rilevare un guasto di un singolo blocco di batterie.

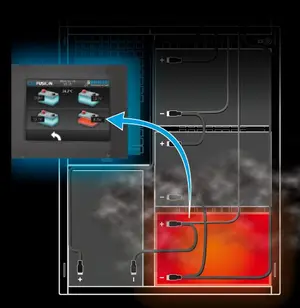

 Il sistema integrato di controllo della batteria del CLS FUSION offre maggiore sicurezza. Registra la tensione e la temperatura di ogni singolo blocco batteria. Ciò consente di identificare tempestivamente un blocco batteria difettoso. Nel peggiore dei casi, un singolo blocco batteria difettoso può distruggere anche gli altri blocchi del set di batterie.

I requisiti della bozza della norma EN 50171:2013 sono soddisfatti dal Battery-Control-System (BCS) del CLS FUSION:

• Monitoraggio periodico della tensione di blocco della batteria (6.11.3. a)
• Messaggio di guasto in caso di deviazione della tensione di blocco della batteria (6.11.3. b)
• Azzeramento solo manuale dei messaggi di guasto (6.11.3. d)
• Registrazione della tensione di blocco della batteria durante il test di durata della batteria con un intervallo di 5 minuti (6.11.3. f)
• Monitoraggio e registrazione della temperatura ambiente della batteria (6.11.4)

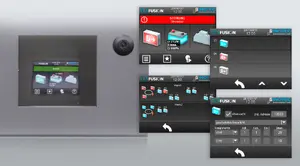

La moderna interfaccia grafica del display TFT touch del nostro sistema CLS FUSION consente un funzionamento facile e intuitivo. Le abitudini degli utenti sono cambiate molto grazie a smartphone e tablet.

INOTEC fa propri questi concetti e semplifica l'utilizzo dei vostri sistemi di illuminazione di emergenza. Tutte le informazioni di stato, fino al livello dell'apparecchio, sono visualizzate sul display TFT-touch da 3,5" della CLS FUSION.

Grazie all'interfaccia utente coerente per i nostri sistemi di illuminazione di emergenza centralizzati e decentralizzati, l'utente non deve adattarsi a un uso diverso.

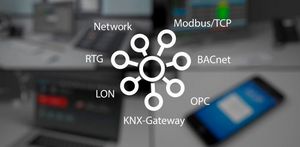

Grazie alle numerose interfacce dell'unità di controllo CLS FUSION, questo sistema offre un'ampia gamma di opzioni di monitoraggio e programmazione. Tramite l'interfaccia USB è possibile salvare le informazioni su un'unità flash USB o aggiornare la configurazione del sistema. Anche l'aggiornamento del software del controllore avviene senza problemi tramite l'unità flash USB. L'interfaccia di rete integrata consente di trasferire le informazioni ai sistemi di monitoraggio. Utilizzando la funzione standard INOWeb, le informazioni possono essere recuperate con qualsiasi browser web tramite computer o cellulare. Tutte le informazioni sullo stato possono essere visualizzate fino al guasto di un singolo apparecchio.

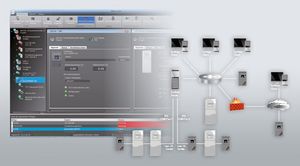

Naturalmente i sistemi FUSION possono essere monitorati con il software INOView. Lo stato degli apparecchi, del BCS e dei componenti collegati viene visualizzato in INOView in modo chiaro, con un testo che ne indica la posizione. Gli eventi vengono registrati a livello centrale nel registro di tutti i sistemi monitorati. Per una rapida localizzazione degli apparecchi difettosi, è possibile visualizzarli in una planimetria con lo stato attuale dell'apparecchio. Le notifiche di stato verso un software di gestione e supervisione degli edifici possono essere recuperate tramite Modbus/TCP. In questo modo, le informazioni fino al livello dell'apparecchio possono essere integrate nei sistemi di gestione degli edifici esistenti. È inoltre disponibile il supporto per altri protocolli BMS standard come OPC o BACnet.

INOView è la soluzione di monitoraggio centralizzata per tutti i sistemi di illuminazione di emergenza INOTEC. Questo software viene utilizzato quando è necessario un utilizzo flessibile, che cresce con il progetto. I dispositivi possono essere monitorati tramite RTG-Bus a tre fili e/o una connessione di rete.

La sicurezza in un colpo d'occhio

INOView è stato sviluppato pensando all'utente. È importante che l'utente abbia un uso semplice e intuitivo e che la facilità sia garantita da uno schema di installazione strutturato chiaramente e con testi facilmente comprensibili. L'utente può vedere a colpo d'occhio le condizioni generali del sistema di illuminazione di emergenza e, se necessario, può intervenire per garantire la sicurezza dell'edificio. Il software INOView contribuisce alla chiarezza e offre informazioni dettagliate sul funzionamento del sistema.

Architettura client/server all'avanguardia

Avere un'architettura client/server all'avanguardia significa aver fatto un investimento sicuro e a prova di futuro. Più utenti in rete possono accedere contemporaneamente alle informazioni del software INOView tramite i client. L'amministrazione integrata degli utenti e protegge il software da accessi non autorizzati.

Potente e facile da usare

Con il software INOView è possibile controllare facilmente i dispositivi di illuminazione di emergenza. I menu intuitivi consentono un utilizzo semplice e comodo. La visualizzazione delle singole informazioni contribuisce ad aumentare la trasparenza. Sia a scuola che in aeroporto, il software INOView soddisfa le esigenze dei clienti con i suoi standard moderni.

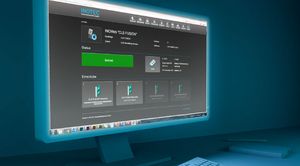

Controllore TFT-touch con funzione INOWeb integrata per il monitoraggio centralizzato del dispositivo di illuminazione di emergenza via intra/internet.

La connessione funziona tramite una rete già esistente. Accedendo alla funzionalità INOWeb del controller tramite browser web, è possibile controllare lo stato di ogni sistema, circuito e illuminazione sul sito web (opzionale) protetto da password. Con una connessione Internet esistente, è possibile accedere a INOWeb da qualsiasi luogo del mondo. Contattate il vostro team di vendita regionale per una dimostrazione.

Funzioni:

• Avvio di un test di funzionamento / test di durata della batteria
• Blocco / riarmo
• Stampa dei guasti /eventi
• Collegamento di file / siti web per circuito
