INOTEC SN/A 6201
La nuova luce combinata per esterni
Apparecchio combinato per illuminazione generale e di emergenza

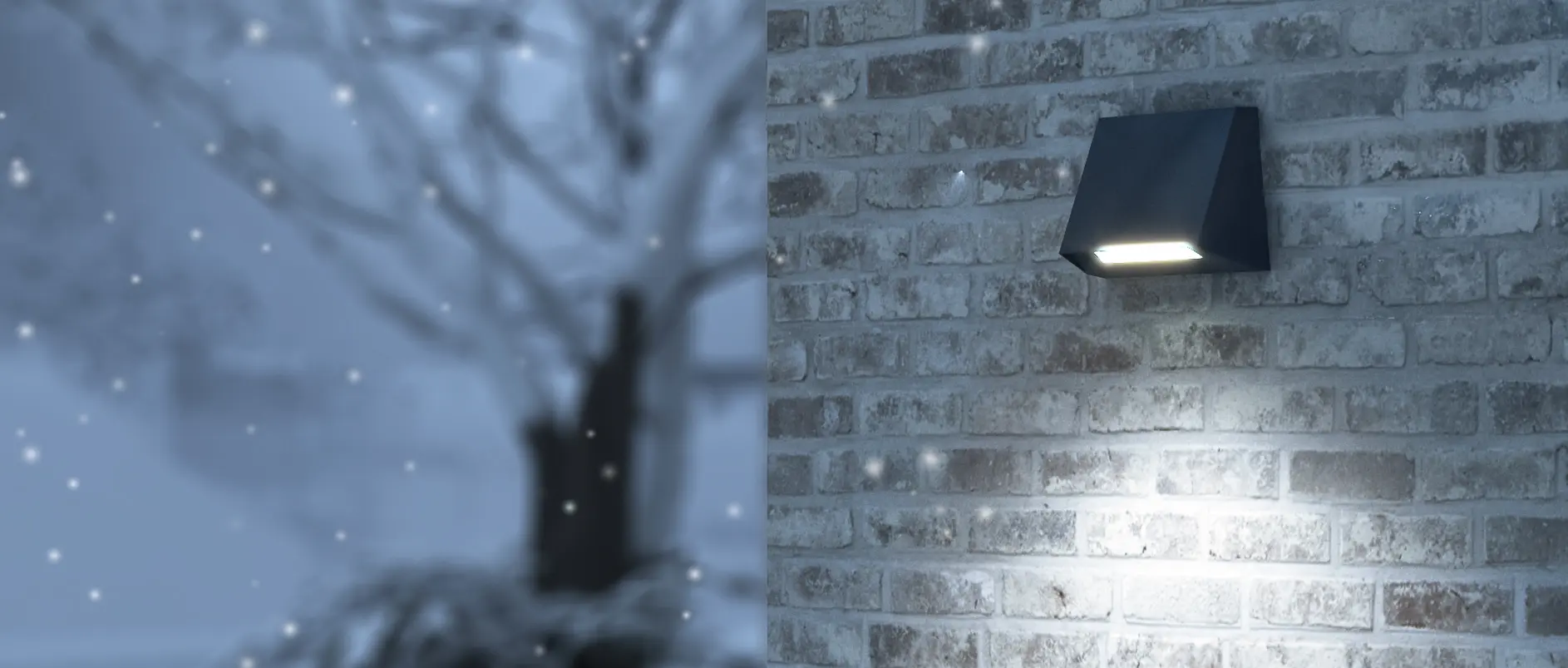

SN/A 6201 è una moderna rivisitazione dell'apparecchio combinato per esterni. Il design si basa su un classico di INOTEC, il modello SN 6204. Grazie al robusto corpo dell'apparecchio di forma trapezoidale e all'elevato grado di protezione IP65, è ideale per il montaggio a parete all'esterno.
Realizzato in alluminio pressofuso, il modello SN/A 6201 è dotato di quattro ingressi per il cablaggio passante per l'illuminazione generale e di emergenza ed è disponibile nelle tonalità di luce 3000K e 4000K.
Ridondanza per una sicurezza reale
Nelle aree esterne, spesso gli apparecchi di emergenza commutati sono utilizzati per fornire allo stesso tempo un'illuminazione generale. Oppure gli apparecchi per l'illuminazione generale sono dotati di un modulo di monitoraggio in modo da poter funzionare anche come apparecchi di emergenza. In entrambi i casi, l'obiettivo della sicurezza non viene raggiunto.
Se l'alimentatore o la sorgente luminosa si guasta in uno degli apparecchi, non funzionano né l'illuminazione generale né quella di emergenza. Gli apparecchi combinati sono i più adatti. In questi apparecchi la tecnologia di due apparecchi è combinata in un unico alloggiamento. Due driver LED, uno per l'illuminazione generale e uno per l'illuminazione di emergenza, e una sorgente luminosa con due circuiti LED separati forniscono la ridondanza necessaria.
Luce diretta - dove serve
Molti insetti notturni si orientano grazie alla luce lunare. La luce artificiale è molto più luminosa di quella lunare e può attirare insetti. Molti animali sono vittime di questa trappola luminosa. Vengono mangiati a causa della mancanza di orientamento, muoiono per sfinimento o non riescono a riprodursi.
L'applique SN/A 6201 ha un'emissione luminosa verso il basso. Ciò significa che la luce arriva dove è necessaria. In questo modo non solo si risparmia energia, ma si proteggono anche gli animali notturni e gli insetti.

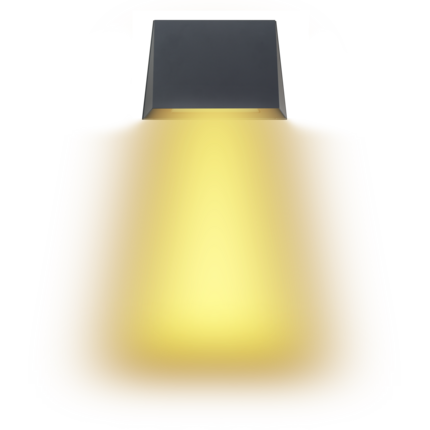

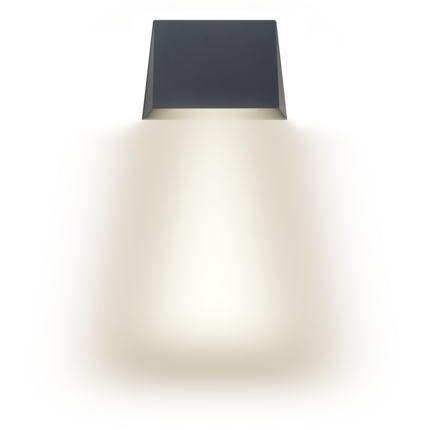

Bianco caldo o bianco neutro?
Nella scelta del colore della luce si può tenere conto anche degli animali e degli insetti. La luce bianca calda (≤3000 K) attira un numero nettamente inferiore di insetti. Ciò è dovuto alla minore componente di radiazioni UV blu a onde corte.
I colori della luce bianca neutra (4000 K) sono da preferire se gli apparecchi sono utilizzati in aree di lavoro o se è richiesta un'illuminazione simile alla luce diurna. Entrambi i colori di luce sono disponibili con il modello SN/A 6201.

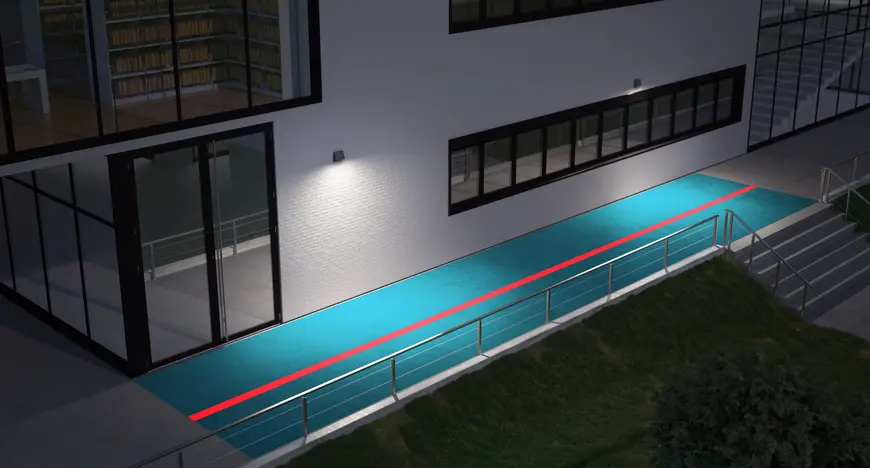

Illuminazione generale e di emergenza combinate
Per l'illuminazione di emergenza, la norma EN 1838 richiede un illuminamento minimo di 1 lux sulla linea centrale delle vie di fuga. Nell'illuminazione generale, invece, è previsto un illuminamento medio. Per i percorsi, ciò dipende dagli standard applicati. Secondo la DIN EN 13201 e EN 12464.2, nella maggior parte dei casi si utilizza un illuminamento medio (Em) di 5 lux. In rari casi possono essere richiesti 10 lux. Per le scale in aree esterne, di solito sono previsti 15 lux. Questi requisiti per l'illuminazione generale e di emergenza possono essere realizzati in un unico apparecchio con il modello SN/A 6201.

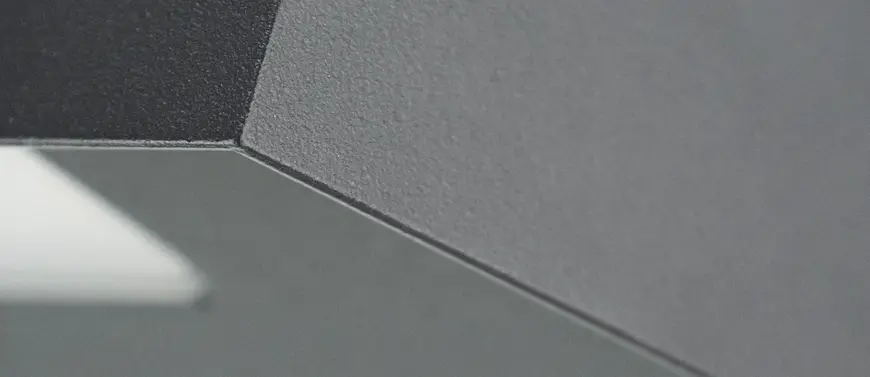

Custodia con elevato grado di protezione
SN/A 6201 è realizzata in alluminio pressofuso di alta qualità. L'applique ha un elevato grado di protezione IP65 ed è stata sviluppata per l'uso esterno. L'alta qualità dei materiali utilizzati garantisce una lunga durata.
Colori personalizzati in base alle esigenze del cliente
INOTEC utilizza esclusivamente vernici a polvere per gli alloggiamenti degli apparecchi di illuminazione. Di serie sono disponibili i colori RAL 9016 (bianco traffico), RAL 7015 (grigio ardesia) e DB 703. Su richiesta, i colori RAL possono essere realizzati secondo le specifiche del cliente. Ciò significa che gli apparecchi possono essere personalizzati per adattarsi, ad esempio, alla facciata dell'edificio.
Per ambienti particolarmente difficili, come ad esempio sulla costa, gli apparecchi possono essere rifiniti con un sistema di verniciatura a polvere a 2 strati. Questo aumenta ulteriormente la protezione dalla corrosione.
Tecnologia di illuminazione
La luce esterna combinata è disponibile nei colori 3000 K (bianco caldo) e 4000 K (bianco neutro). Il flusso luminoso della sezione di illuminazione generale è di 967 lm (4000 K) o 918 lm (3000 K). In modalità illuminazione di emergenza, sono disponibili 376 lm (4000 K) o 360 lm (3000 K). L'emissione luminosa è diretta verso il basso. In questo modo è possibile ottenere l'illuminazione desiderata e non disturbare inutilmente gli insetti.
Inserimenti di cavi
L'SN/A 6201 dispone di quattro ingressi per i cavi di installazione standard. Ciò consente di effettuare il cablaggio passante del circuito di illuminazione di emergenza e dell'illuminazione generale nell'apparecchio.
Ingresso cavi laterale
Se i circuiti dell'illuminazione di emergenza o dell'illuminazione generale sono posati su intonaco, l'involucro dell'SN/A 6201 offre l'opzione dell'ingresso laterale dei cavi. È disponibile un adattatore di montaggio per i rari casi di posa dei cavi su intonaco con sezioni di cavo grandi (ad esempio, nell'integrità funzionale). In questo modo si ampliano le possibilità di manovra dei cavi.
Diverse versioni di illuminazione di emergenza
INOTEC ha in programma diversi sistemi di illuminazione di emergenza. Dal sistema di illuminazione di emergenza decentralizzato CLS FUSION con circuiti finali a 24 V al CPS 220/64 J/SV (Joker 230V) e al CPS FUSION (230V), esiste un sistema adatto per ogni applicazione. Per ogni sistema di illuminazione di emergenza è disponibile anche il modello SN/A 6201.
- Per il collegamento ai sistemi di illuminazione di emergenza INOTEC con circuiti finali da 24V
- Voltaggio nominale DC: 24V ±25
- Corrente nominale DC: 185mA
Apparecchio combinato SN/A 6201 (24V)
Apparecchio di sicurezza SN 6201 (24V)
- Per il collegamento a sistemi di batterie centrali JOKER
- Voltaggio nominale DC: 176-264V
- Corrente nominale DC: 24mA
Apparecchio combinato SN/A 6201 (J/SV)
Apparecchio di sicurezza SN 6201 (J/SV)
- Per il collegamento ai sistemi a batteria centrale o di backup di rete FUSION
- Voltaggio nominale DC: 176-264V
- Corrente nominale DC: 24mA
Apparecchio combinato SN/A 6201 (FLD)
Apparecchio di sicurezza SN 6201 (FLD)
Made in Germany
SN/A 6201 è "Made in Germany". Tutti i componenti, dall'alloggiamento in alluminio pressofuso al driver LED e alla sorgente luminosa LED, sono prodotti in Germania da partner di lunga data. Questo è indice dell'alta qualità e della durata dei prodotti.
